Ätzteile Uss Constitution
Ätzplatine Con1: Rüsteisen

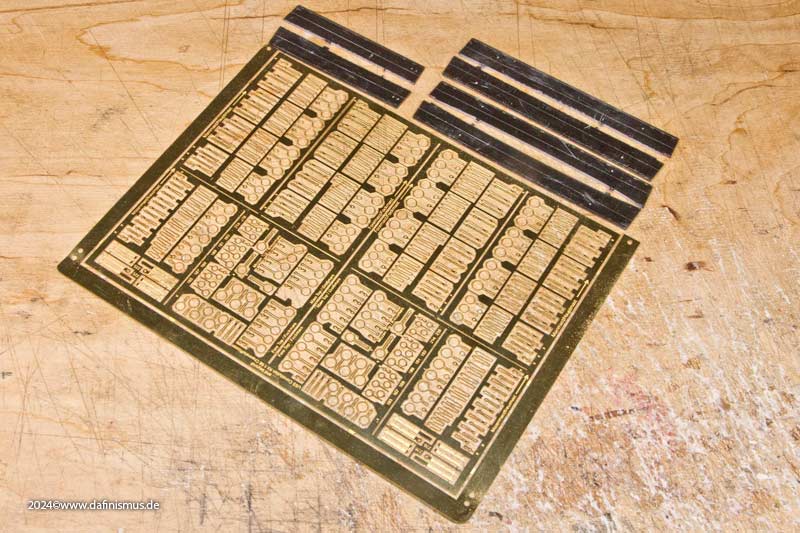

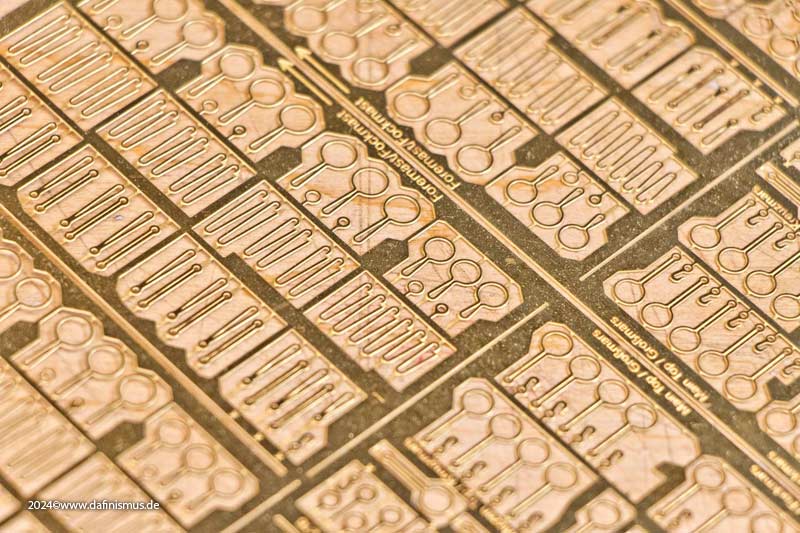

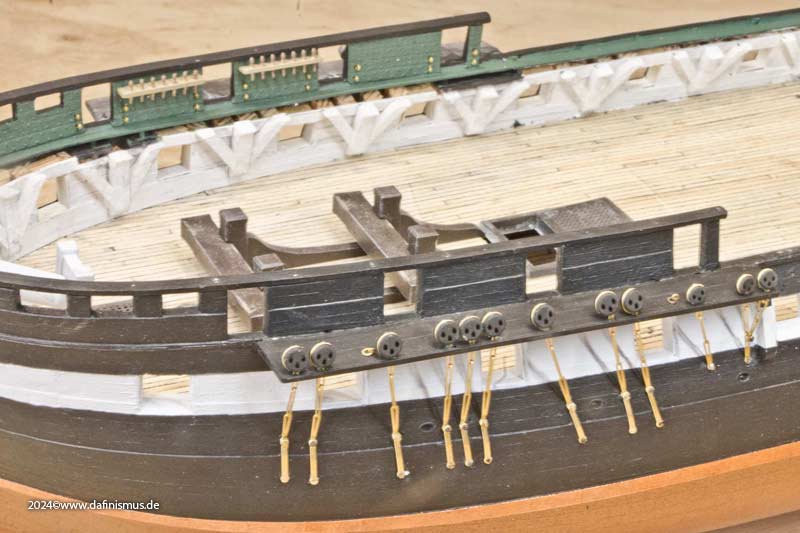

Kompletter Satz Rüsteisen inkl. Püttingswanten. Beinhaltet neue Rüstbretter in korrekter Form. Die Rüsteisen passen optimal zu den Juffern aus Resin von Co 32 bw. Co 33. Es sind viele Ersatzteile mit vorhanden.

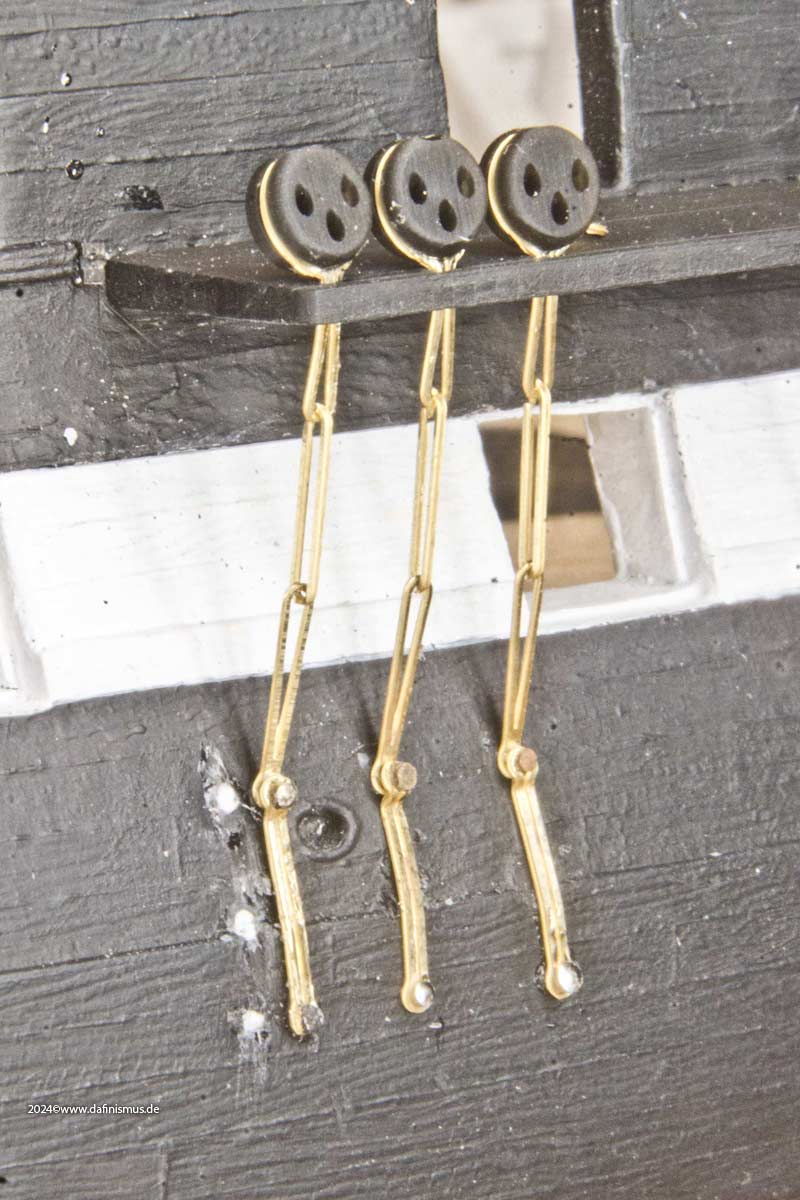

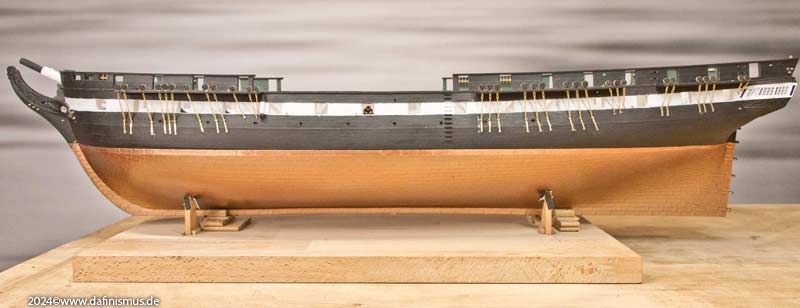

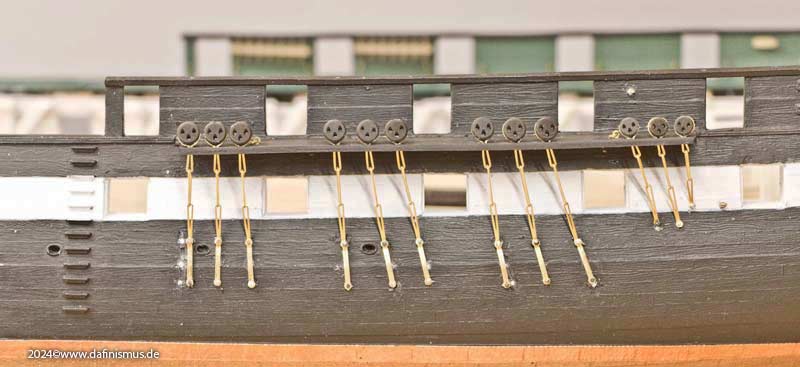

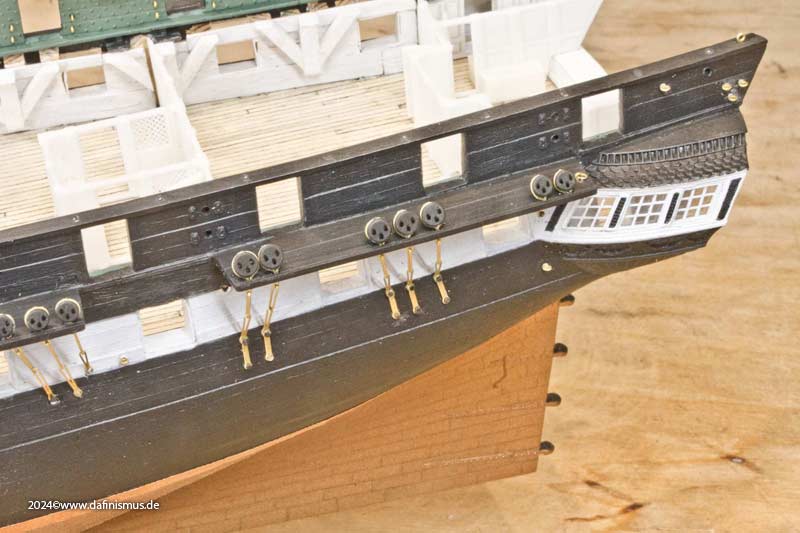

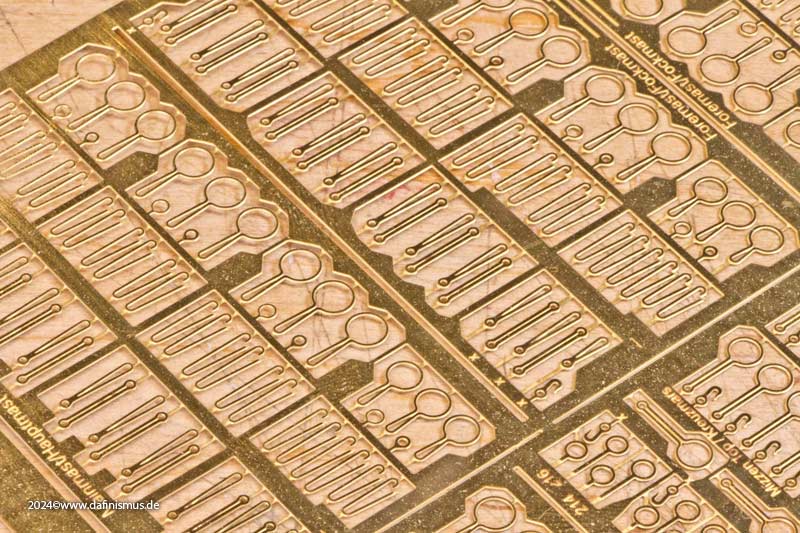

Nahaufnahme eines ungeschwärzten Probebaus.
Bauinformationen folgen; Zur Bestellübersicht ... klick ...
Ätzplatine Con2: Hängemattenhalter und Hängematten

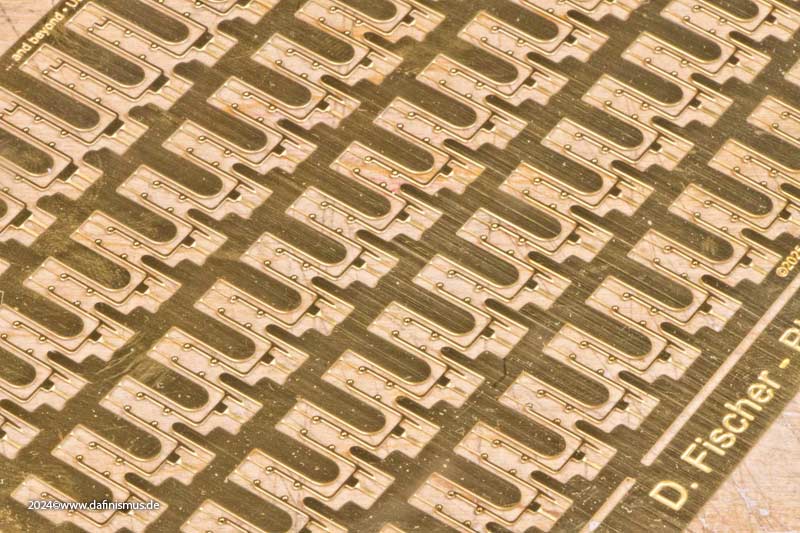

Ätzteile für Hängemattenhalter, sowohl für offene Gangway wie auch die geschlossene Variante. Inklusive Netz.
Standardmäßig werden Hängematten für die offene Gangway mitgeliefert, für geschlossene Gangway auf Wunsch erhältlich.
Unbrünierte Halter mit gedrucktemn Hängematten: Bei den Matten wurde darauf geachtet, dass sie eine gewisse natürliche Lebendigkeit haben. Erst ohne Netz.
Mit Netz
Farbproben zur besseren Sichtbarkeit noch ohne Netz
Bauinformationen folgen; Zur Bestellübersicht ... klick ...
Ätzplatine 7: Augbolzen und Haken
Messing 0,4 mm, Platine 180 mm x 280 mm
Augbolzen und Haken, Außendurchmesser 1,3 mm, Innendurchmesser 0,7 mm: 600 Augbolzen, 360 Haken
Augbolzen und Haken, Außendurchmesser 1,6 mm, Innendurchmesser 0,8 mm: 600 Augbolzen, 220 Haken
Augbolzen und Haken, Außendurchmesser 1,8 mm, Innendurchmesser 1 mm: 440 Augbolzen, 180 Haken
Augbolzen und Haken, Außendurchmesser 2 mm, Innendurchmesser 1,25 mm: 375 Augbolzen, 160 Haken
Klampen 2 mm 48 Stück, 3 mm 58 Stück, 4 mm 73 Stück
Bauanleitung Download PDF 1 MB; Zur Bestellübersicht ... klick ...
Resinteile USS Constitution
Resin Con1: Karronaden Oberdeck inkl. Jagdgeschütz / Gunnade
Nach Form der klassischen Karronade, dreiteilig mit Rohr auf Schlitten, Unterschlitten und Ablage vorne. Die Karronade kann auch auf einen Dorn in der Geschützpforte gelagert werden, die halbrunde Bodenplatte vorne entfällt dann.
Teile kommen unbemalt in einfarbigem Resin. Die Ringösen müssen durch Ätzteile von Platine 7 oder durch selbstgemachte Drahtösen ergänzt werden.

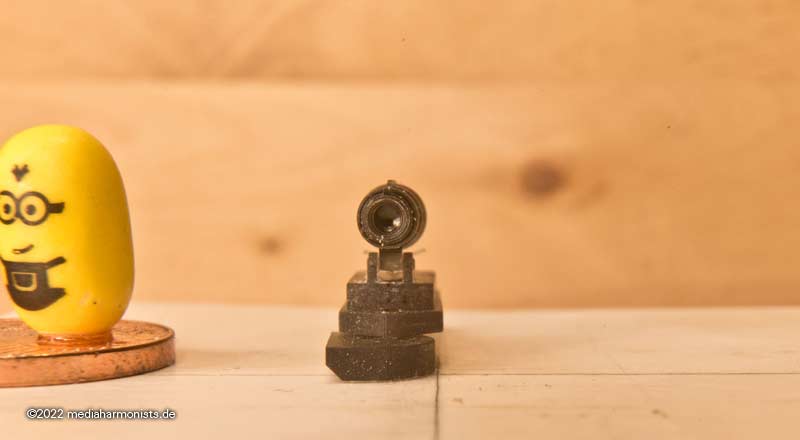

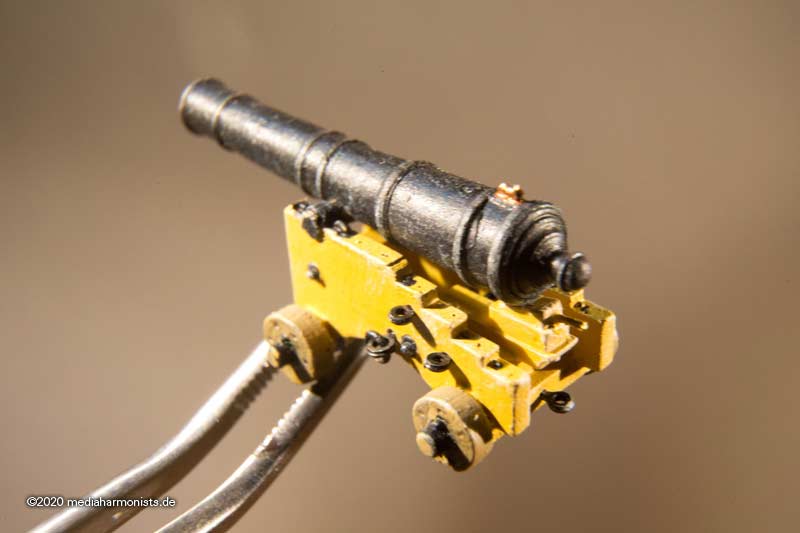

Hier einige Bilder eines bemalten Exemplares mit Augbolzen aus Platine 7.
Der Schlitten ist beweglich ...
... und kann auch seitlich gedreht werden.
Auch seitlich lässt sich das Geschütz ausrichten und sogar an die Bordwand stauen.
Im Vordergrund das Jagdgeschütz / Gunnade im Vergleich zum normalen 24-Pfünder. Man beachte das Geschützmonogramm von GRIII.
Bauinformationen folgen; Zur Bestellübersicht ... klick ...
Resin Con 2: Langrohre Untertdeck
Klassisches Langgeschütz in den zeitgenössischen Dimensionen. Das Rohr kann im Winkel leicht geändert werden.
Teile kommen unbemalt in einfarbigem Resin, diese Bilder sind zusammengebaute und bemalte Exemplare. Die Augbolzen/Ringösen müssen durch Ätzteile von Platine 7 oder durch selbstgebaute Drahtösen ergänzt werden.
Durch Abkneifen des Richtkeils und des Stuhlbettes kann das Geschütz in Stauposition hochgeschwenkt werden
Ein Blick auf das Batteriedeck
Hier einige Bilder eines bemalten Exemplares mit Augbolzen
Bauinformationen folgen; Zur Bestellübersicht ... klick ...
Resin Con 3a: Blöcke für Geschütztakel alle Geschütze
ca. 400 2mm ein- un zweischeibige Blöcke zum klassischen Riggen der Geschütze.
Hier zwei vollständig geriggte Exemplare
Bauinformationen folgen; Zur Bestellübersicht ... klick ...
Resin 4: Blöcke für Geschütztakel Carronaden, Resinseitentakel gestaut für Unterdeck
30 Sets Seitentakel für die Unterdeckgeschütze
Anbei ein bemaltes Exemlar
Am Platz eingebaut
Bauinformationen folgen; Zur Bestellübersicht ... klick ...
Resin 4: Hängende Knie Kanonendeck
Die charakteristischen hängenden Knie im Geschützdeck. Das Set besteht aus 34 Stück.
Bemalte Ausführung
Bauinformationen folgen; Zur Bestellübersicht ... klick ...
Resin Con 5: Ankerklüsen
Korrigiert den falschen Winkel der Ankerklüsen. Bestehende Klüsen müssen auf 5 mm aufgebohrt werden. Das Set besteht aus 4 Klüsen und 2 Ersatz.
Eingebauter Zustand
Bauinformationen folgen; Zur Bestellübersicht ... klick ...
Resin Con 6: Heckfenster und Zwischenwand
Alte Fensterkreuze müssen entfernt werden. Das Stück Bordwand ergänzt den fehlenden Teil hinter den Gallerien. Inklusive Zwischenbalken auf der Innenseite zwischen den Fenstern. Lieferung inkl. Fensterfolie.
Eingebauter Zustand
Bauinformationen folgen; Zur Bestellübersicht ... klick ...
Resin Con 7: Innenverkleidung Reling / Schanz
Ein kompletter Satz zum Aufdoppeln der inneren Reling / Schanz des Oberdecks.
Eingebauter Zustand
Bauinformationen folgen; Zur Bestellübersicht ... klick ...
Resin Con 8: Grätings
Ein kompletter Satz Grätings inkl. Sülls. Kugelracks optional. Außenmaße identisch mit Bausatz wegen Holzfurnierdecks. Bausatzgrätings müssen entfernt werden.
Demnächst erhältlich. Bauinformationen folgen; Zur Bestellübersicht ... klick ...
USS Constitution Ausstattung Gundeck
Resin Con 20: Ankerbeting
2 hintereinander liegende Ankerbeting. Kann auch als Einzelbeting oder ohne Knie aufgetellt werden, je nach gewünschtem Bauzustand.
Bauinformationen folgen; Zur Bestellübersicht ... klick ...
Resin Con 21: Pumpen
4 Stück Kettenpumpen, 2 Ulmenholzpumpen.
(Bild Pumpenset HMS Victory, Anzahl Teile variiert)
Bauinformationen folgen; Zur Bestellübersicht ... klick ...
Resin Con 22: Herd
Demnächst erhältlich. Bauinformationen folgen; Zur Bestellübersicht ... klick ...
Resin Con 23: Kabinenwände
Demnächst erhältlich. Bauinformationen folgen; Zur Bestellübersicht ... klick ...
Resin Con 31: Sprietmast
Unterer Teil des Sprietmasts bis knapp über die Zurringkeile, inkl. Partnern. Der Bausatzsprietmast muss gekürzt werden und wird aufgesteckt.
Bauinformationen folgen; Zur Bestellübersicht ... klick ...
Resin Con 32: Blöcke Komplettsatz über 2000 Teile
Kompletter Satz Blöcke nach den Angaben von David Steel 1795. Die Sets bestehen ausJuffern/Jungfern, stehendes und laufendes Gut.
Die Größe der Blöcke reicht von 2 mm bis 6,6 mm.
Anzahl und Größe der Blöcke richtet sich nach den Angaben von David Steel. Die Nummerierung orientiert sich an Anatomy of the Ship von McKay.
Auch abweichende Angaben von Longridge wurden ergänzt. Größen wurden für den Modellbau leicht angepasst, in baubare Dimensionen gebracht und auf die jeweilige Größe optimiert. Inklusive genügend Ersatzblöcke.
Die Teile kommen in einfarbigem Kunststoff und müssen bemalt werden.
Hier ein Familienbild Juffern und stehendes Gut. Diese beiden Bereiche enthalten ca. 885 Teile.
Juffern 252 Teile
Kompletter Satz Juffern 252 Teile. Die Juffern sind optimal an die Ätzteile auf Platine 3 angepasst.
Auch die Juffern für die Pardunenstühle und Marsen sind enthalten. Jeweils im beschrifteten Set pro Rüstbrett zur leichteren Zuordnung. Die Juffern kommen in einfarbigem Kunststoff und müssen bemalt werden.
Untere und obere Juffern sind angepasst an Einsatzort: Die untere hat einen Schlitz für das Messingteil, die obere hat eine Keep für das Wanttau.
Stehendes Gut:
Alle Teile das stehende Gut, darunter die Herzen für die großen Stage und das Buggeschirr, für die Schlinger- und fliegenden Pardunen sowie normale Blöcke.
Wo sinnvoll sind die Blöcke in beschrifteten Gruppen zusammengefasst. Inklusive genügend Ersatzblöcke.
Auswahl der verschiedenen Spezialblöcke im Vergleich.
Dodshooft für den Groß und Vorstag und kleinere für das Buggeschirr, hier bereits bemalt
Stagblöcke
Stengewantblöcke
Stagblöcke der verschiedenen Backstage und Pardunen
Probemontage: Das Buggeschirr mit seinen 22 Dodshoofts am Bug der HMS Victory, analog zur USS Constitution
Probemontage Stengewantblock mit Lift und Fall
Probemontage Stengewantstage eingebunden in das Wanttau
Laufendes Gut:
Das laufende Gut besteht aus 937 Teile inkl. Ersatz, zzgl. 199 Einzelteile für Parrels, von Rah-Hanger Tripel- und Doppelblock 6,5 mm hinab bis normale Blockform einfach und doppelt in 2 mm.
Die Blöcke kommen in einfarbigem Kunststoff und müssen bemalt werden. Wo sinnvoll sind die Blöcke in beschrifteten Gruppen zusammengefasst. Es sind auch immer einige Ersatzblöcke vorhanden.
Alle 2 mm Blöcke haben auch einen 2,5 mm Ersatzblock beiliegen, falls die Kleinen doch zu klein fürs Handling sein sollten.
Die Blöcke benötigen zum Teil sehr dünne Garne, bis auf 0,2 mm Durchmesser. Eine Tabelle der Verwendungszwecke der Blöcke und der zu verwendenden Taustärken für den jeweiligen Einsatzort wird mitgeliefert.
Blocksammlung Hauptmast pro Rah
Blocksammlung Fockmast pro Rah
Blocksammlung Kreuzmast pro Rah
Außerdem gibt es Sets für Vorsegel, Leesegel, Ladetakel und Davits sowie die erforderlichen Racks.
Anwendungsbeispiele:
Fallblöcke in Schwarz- und Holzfärbung
Probemontage: Geitaublöcke 2 mm bemalt und gestroppt
Malvorschlag: Schulter und Quarterblöcke
Probemontage: Großrah des Bausatzes 1:100 mit den inneren Blöcken
3 Größen von Racks
Probemontage: Violinblöcke
Detaillierte Angaben für die zu verwendenden Blockgrößen und Taustärken. Dies ist keine komplette Takel-Anleitung sondern ergänzend zu anderen Quellen zu sehen.
Bauinformationen Download PDF 8,5 MB; Zur Bestellübersicht ... klick ...
Resin Con 33: Nur Juffern
Nur Juffern aus Resin 32 für unbemastete Modelle
Bauinformationen folgen; Zur Bestellübersicht ... klick ...
Resin Con 34: Swifel Guns für die Marsen
Set von 24 Swifel Guns nach historischem Vorbild für die Marsen, inkl. Ständer, bestehend aus je 3 Teilen.
Hier montierte und bemalte Tests. Juffern und Rüsteisen sind von anderen Produkten. Tick-Tack und Figur dienen nur zum Größenvergleich.
Bauinformationen folgen; Zur Bestellübersicht ... klick ...
