... to Victory and beyond! Übersicht Artikel

Übersicht der Teile als PDF: Download PDF 10 MB

Plate 1: Fensterstreben Heck, Seitengalerien und Achterdeck ... mehr ...

Plate 2: Rigols ... mehr ...

Plate 3: Rüsten ... mehr ...

Plate 4: Decks ... mehr ...

Plate 5: Beschriftungen und Verzierungen ... mehr ...

Plate 6: Pfortenbeschläge ... mehr ...

Plate 7: Ringbolzen und Haken ... mehr ...

Plate 8: Grätings ... mehr ...

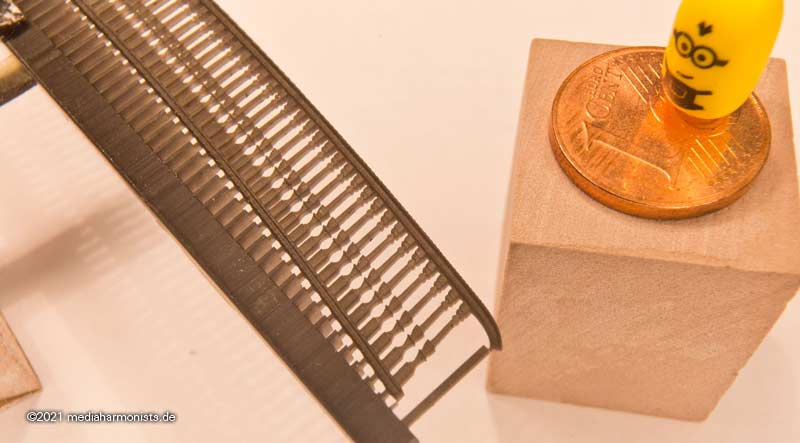

Resin 1: Pilaster Heckspiegel und Seitengelerie ... mehr ...

Resin 2: Admiralitätspforte ... mehr ...

Resin 3: Anker: Pflichtanker, Strom- und Kedgeanker passend bis 1805 ... mehr ...

Resin 4: Ohrhölzer/Judasohren ... mehr ...

Resin 5: Betings ... mehr ...

Resin 6: Wappenschild Gallionsfigur ... mehr ...

Resin 7: Kranbalken und Kattblock ... mehr ...

NEU! Resin 9: Geschützitems ... mehr ...

NEU! Resin Blöcke, 3 Sets mit zusammen über 860 Teilen ... mehr ...

NEU! Resin 10: Juffern/Jungfern ... mehr ...

NEU! Resin 11: Blöcke für stehendes Gut ... mehr ...

NEU! Resin 12: Blöcke für laufendes Gut ... mehr ...

NEU!Resin 15: Mastköpfe und Marsen ... mehr ...


Anleitungen für Teile, die vor Mitte 2015 gekauft wurden: ... klick ...

Die aktuellen Bauanleitungen finden Sie jeweils am Ende der Beschreibung der einzelnen Artikel.

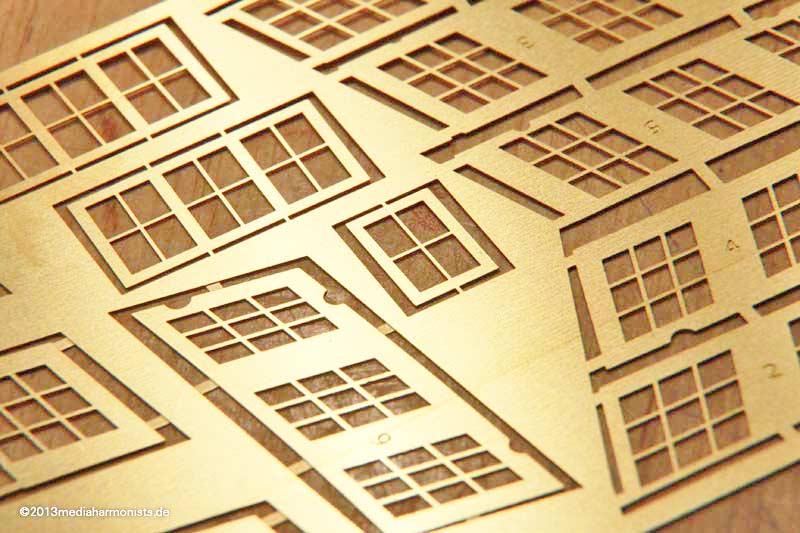

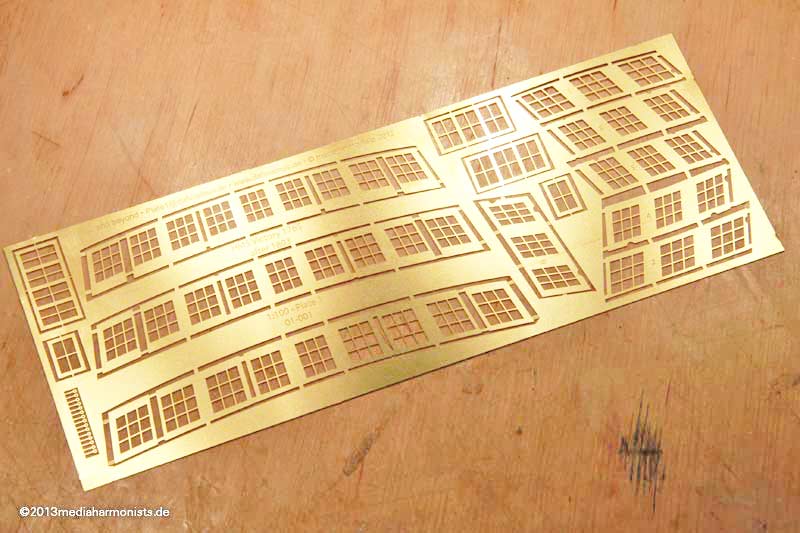

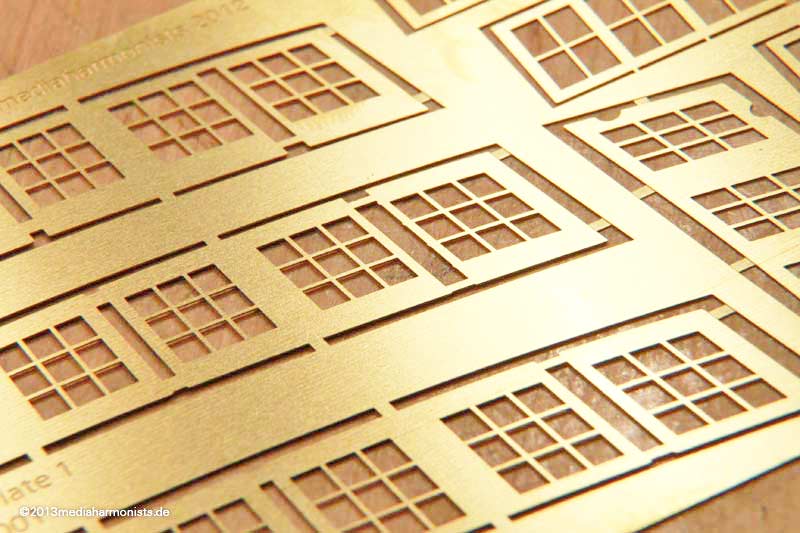

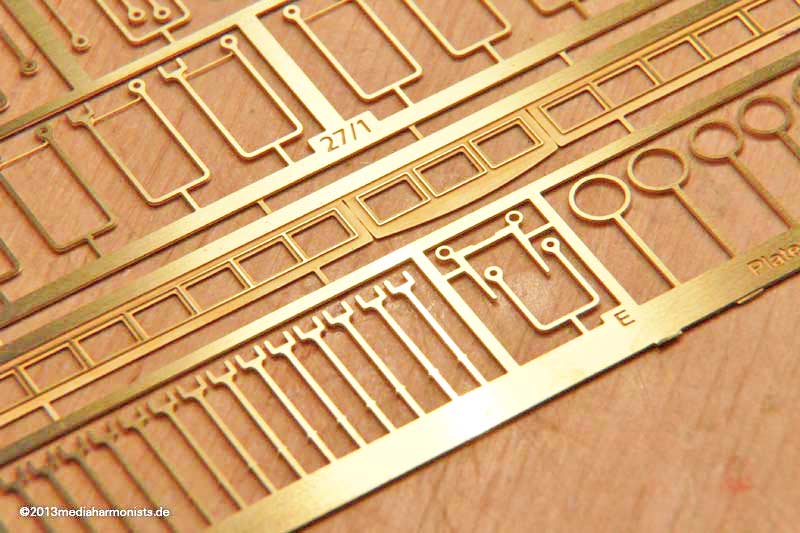

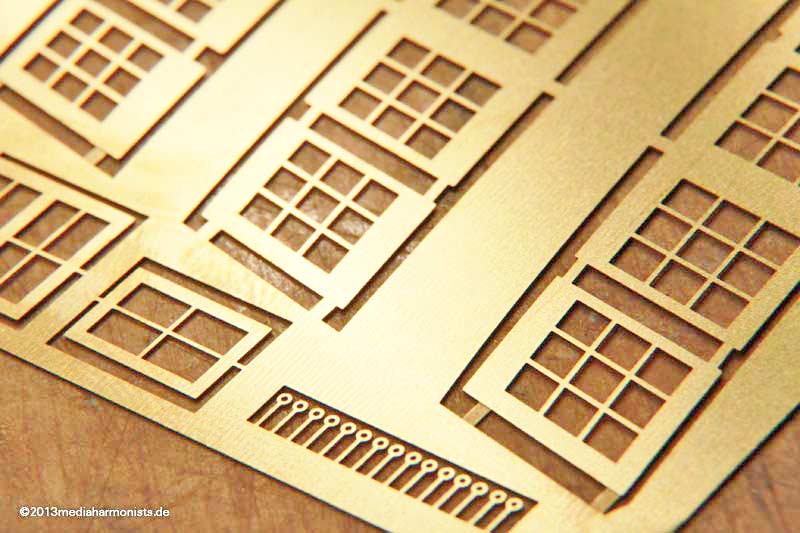

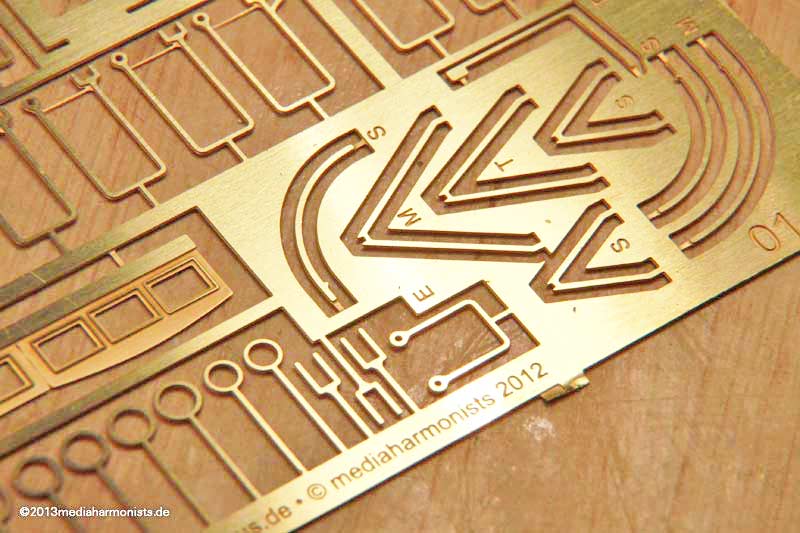

Plate 1: Fensterstreben Heck, Seitengalerien und Achterdeck

Messing 0,2 mm, Platine 180 mm x 70 mm

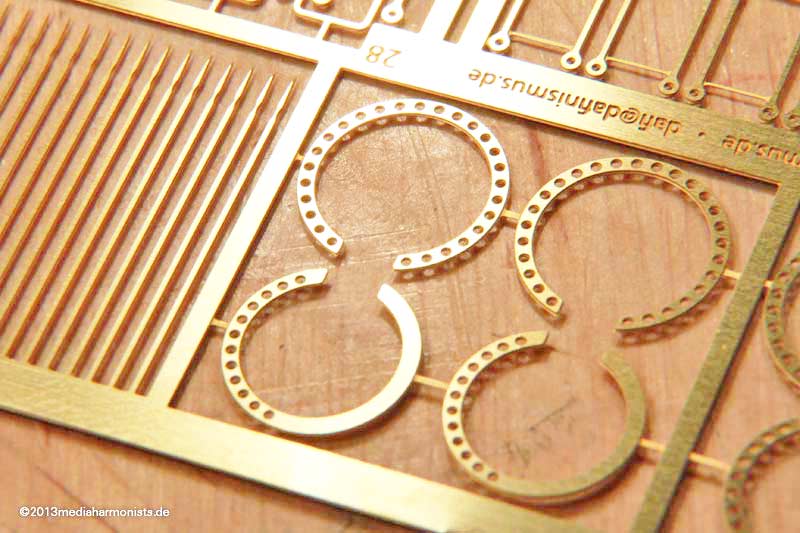

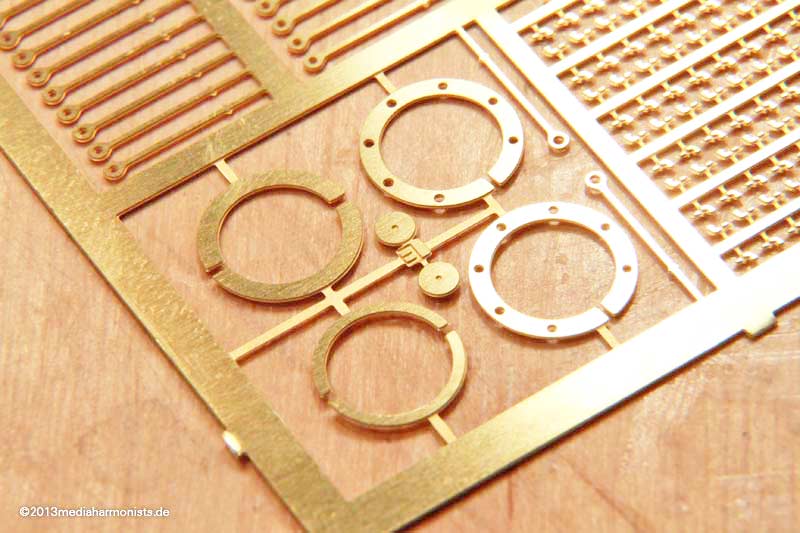

Ringe zwischen den Fensterreihen, Heckfenster und Quarterdeckkabinen


Seitentaschen und Quarterdeckkabinen


Heckfenster

Bauinformationen Download PDF 1,7 MB; Zur Bestellübersicht ... klick ...

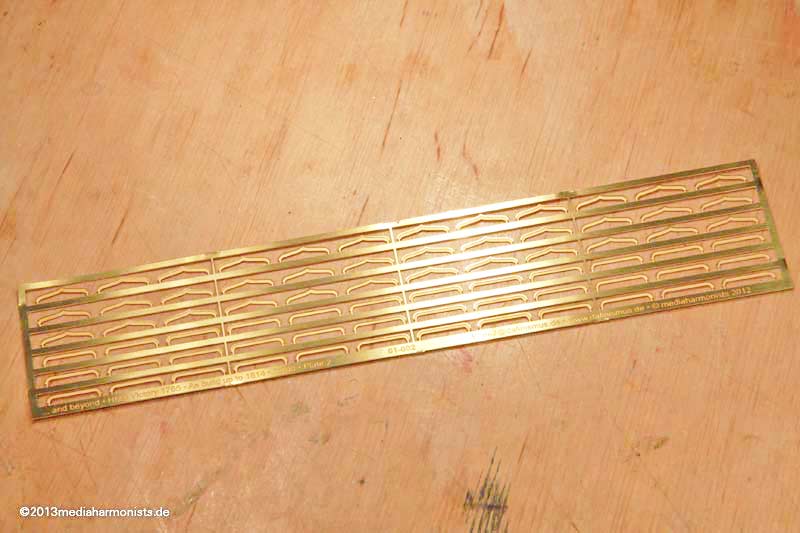

Plate 2: Rigols

Messing 0,4 mm, Platine 180 mm x 40 mm


Untere Batterie gerade, obere Batterien geschweift

Bauinformationen Download PDF 0,7 MB; Zur Bestellübersicht ... klick ...

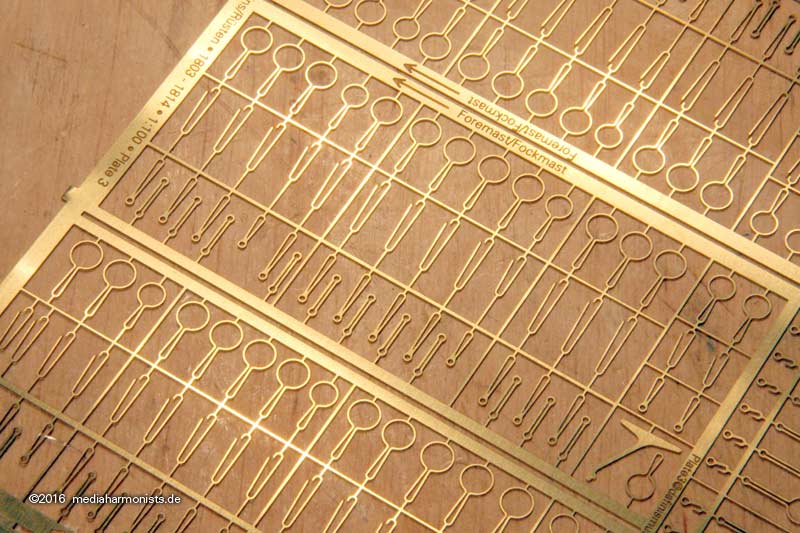

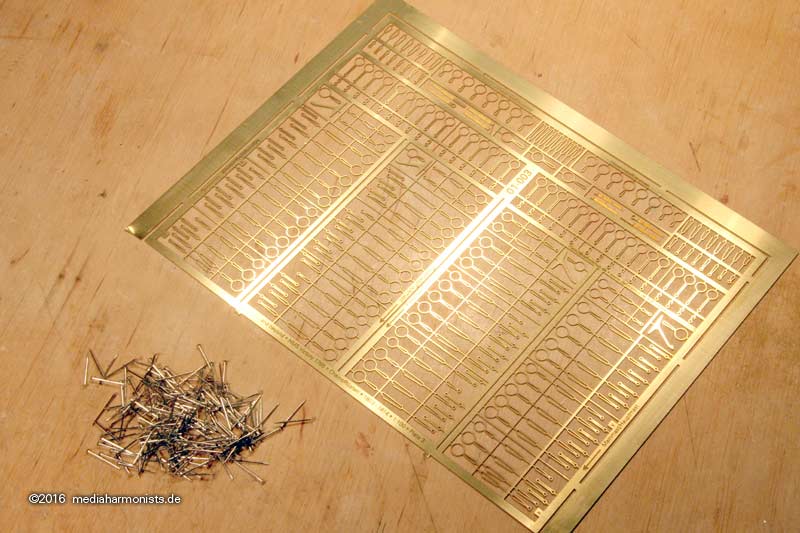

Plate 3: Rüsten

Messing 0,4 mm, Platine 180 mm x 140 mm inkl. Nadeln (Nadelkopf sollte noch bearbeitet werden)

inkl. Püttingswanten und Haken



Bauinformationen Download PDF 3,6 MB; Zur Bestellübersicht ... klick ...

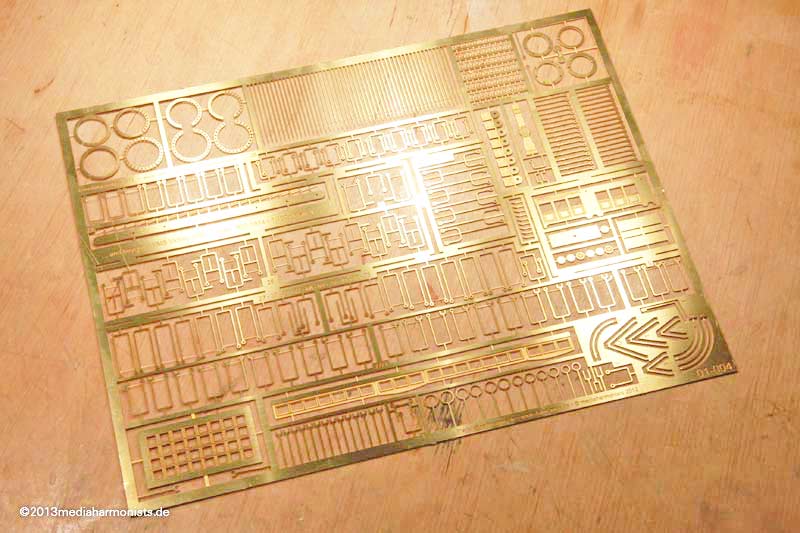

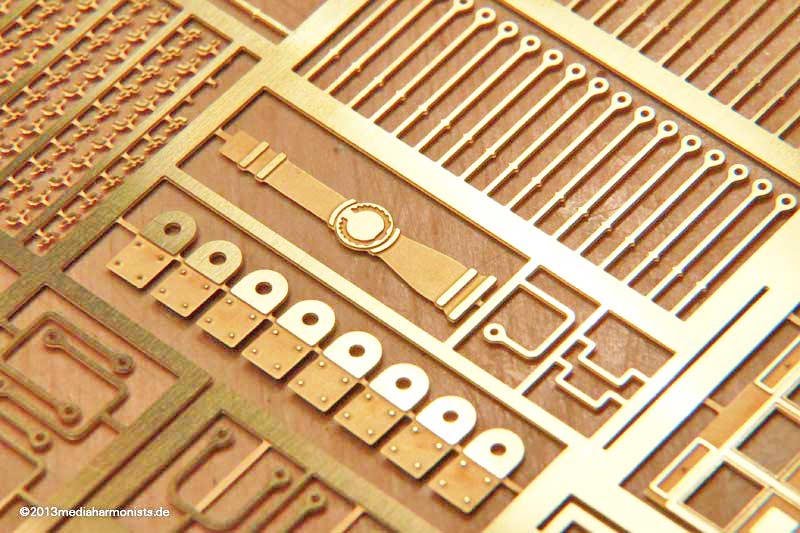

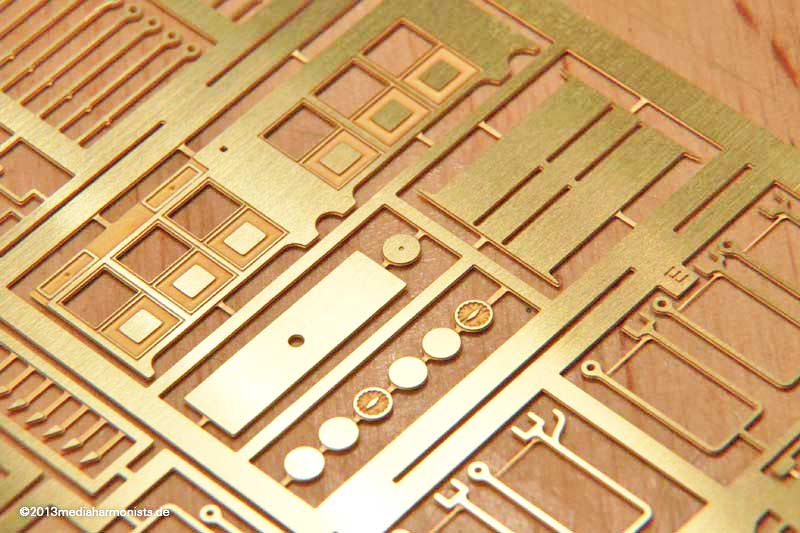

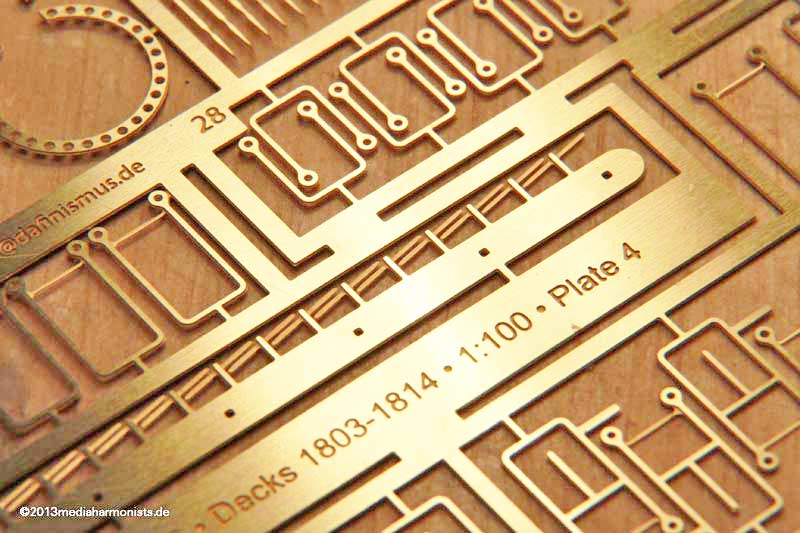

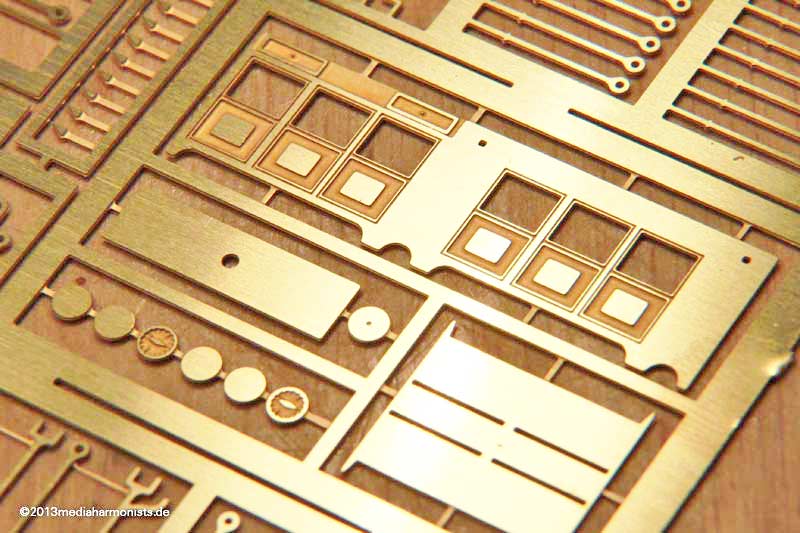

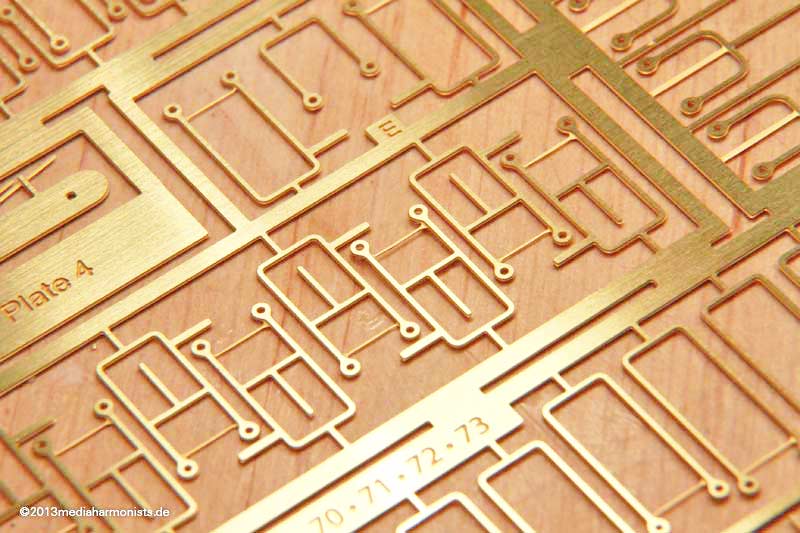

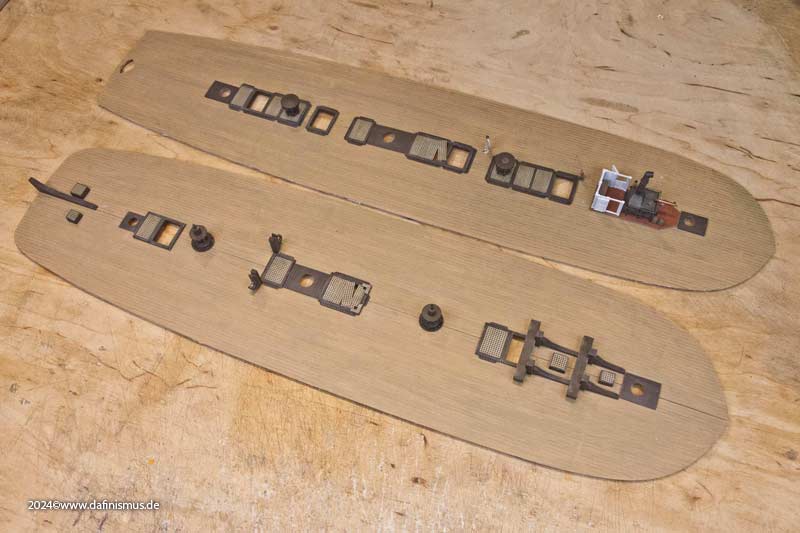

Plate 4: Decks

Jetzt mit einem Bogen Netz für die Hängemattenhalter und Klarsichtfolie für die Glasteile

Messing 0,4 mm, Platine 180 mm x 140 mm

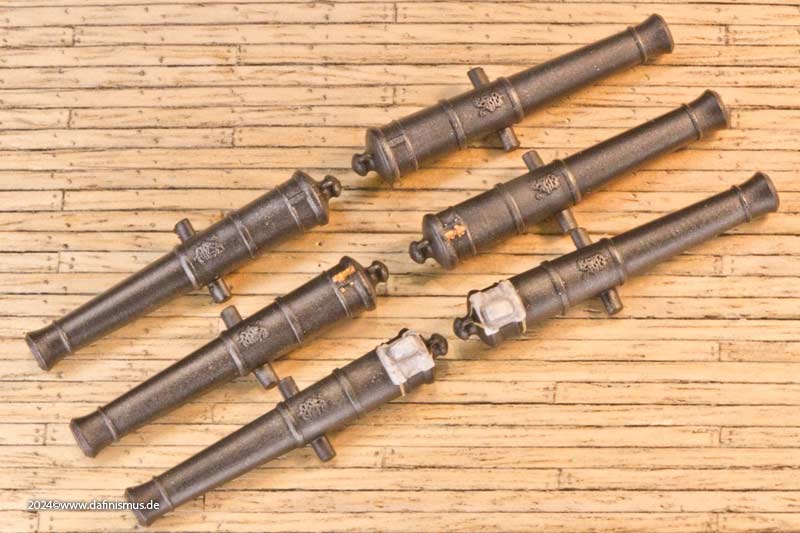

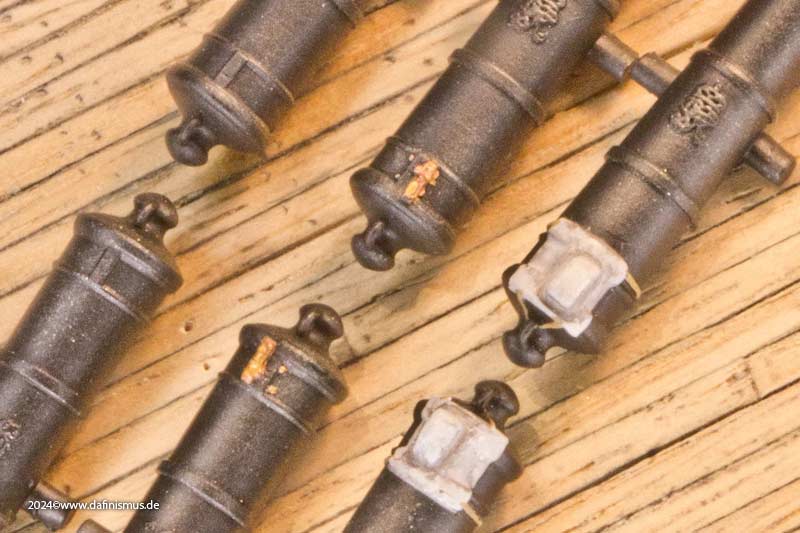

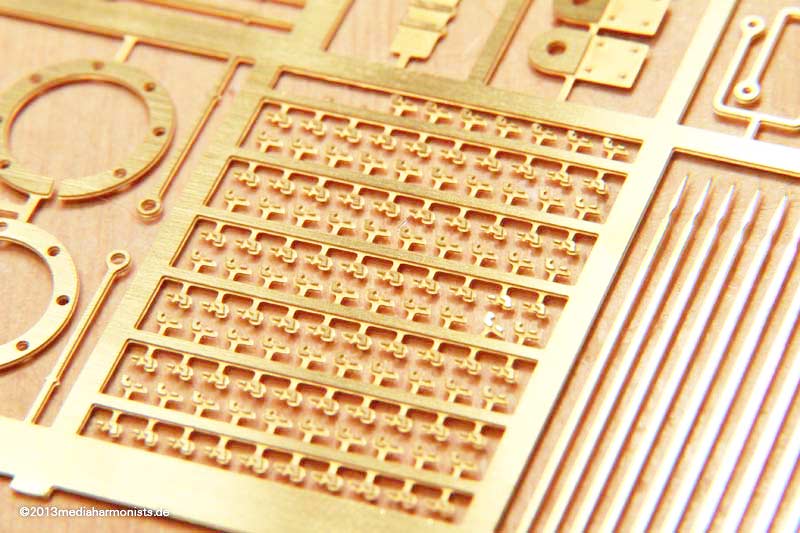

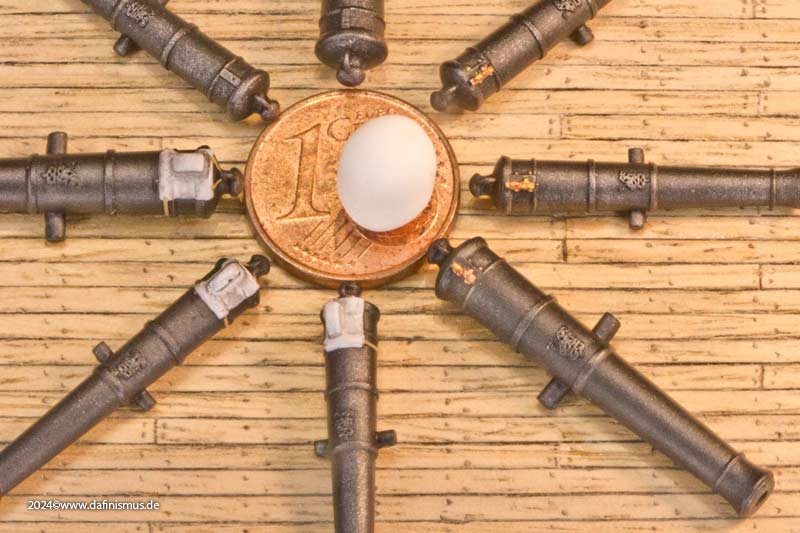

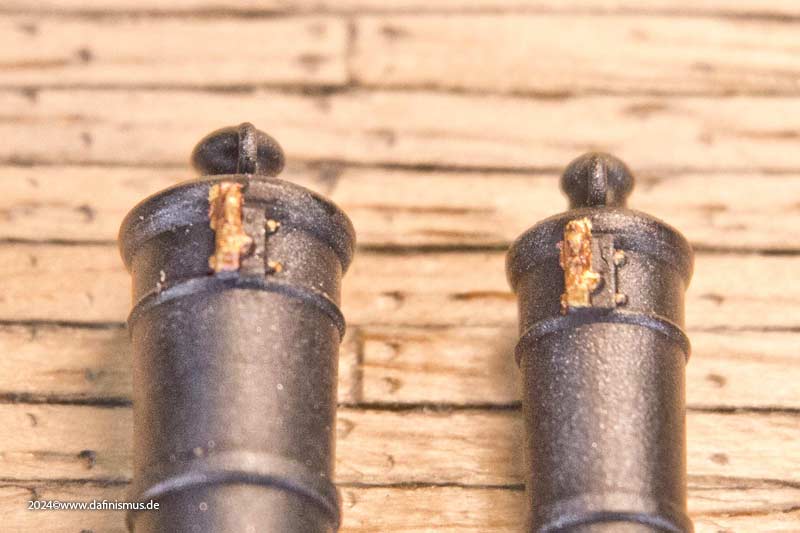

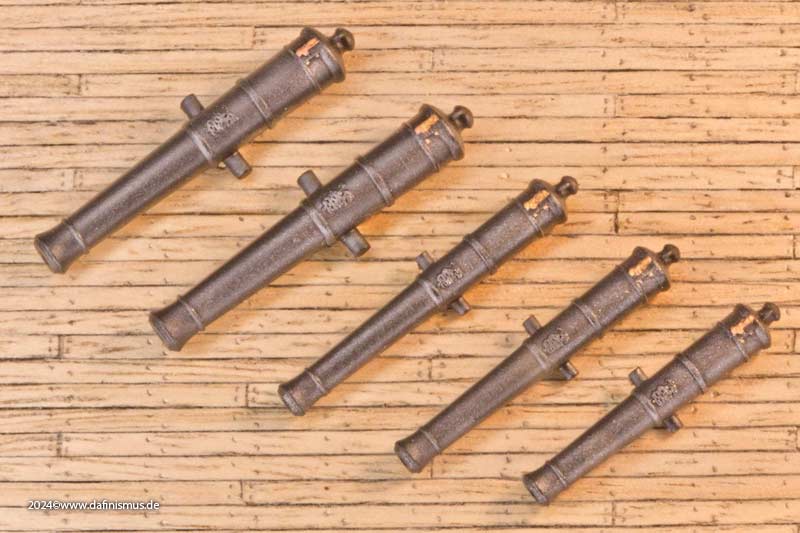

Zündschlösser


Boarding Pikes mit Halter


Gaffelbaumsattel, Mizzen Belegnagelbrett, Finknetzhalter Bug


Kompasshäuschen mit zwei Kompassen, Deckel für Abzugshaube

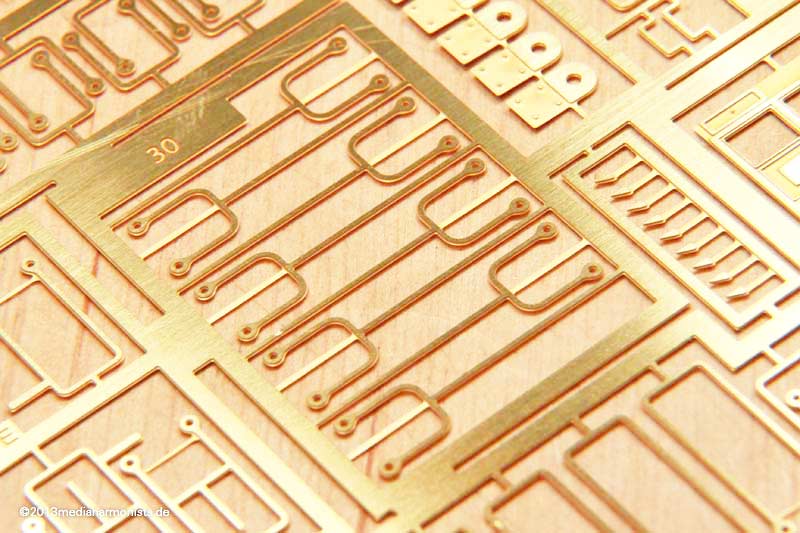

Finknetzhalter Nr 30, Stützen für Gaffelbaumsattel


Finknetzhalter Back, mit und ohne Schanzkleid baubar

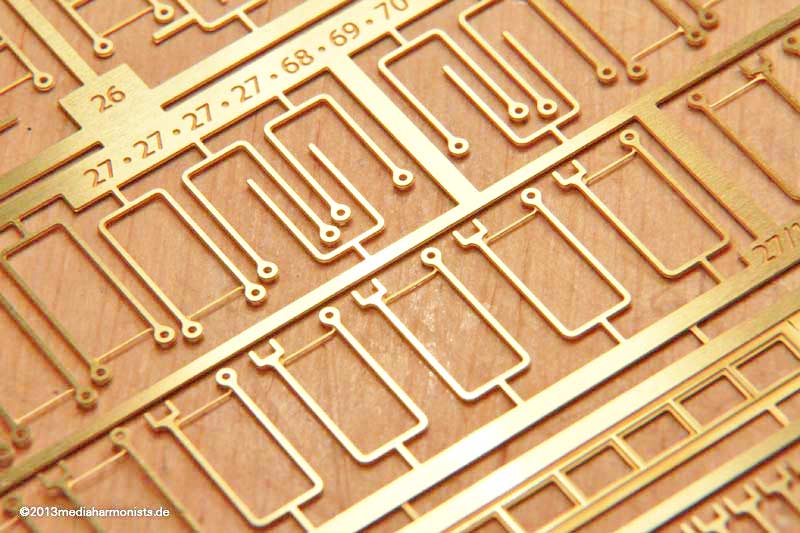

Finknetzhalter Kuhl und Poop


Finknetzhalter Quarterdeck und Löscheimerhalter


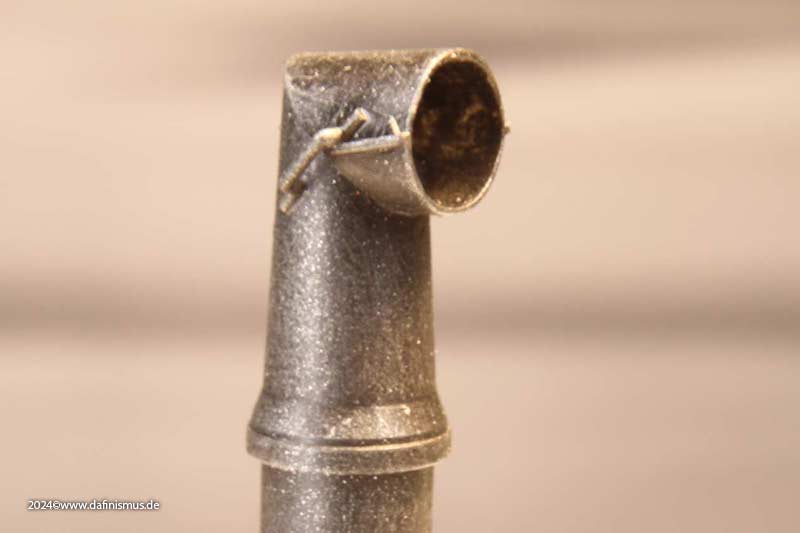

Davidscharniere, Ruderstandsäule, Glockenarm, Kamingriffe, Geländerstützen


Leesegelbrillen, Pumpenarme, Laternenhalter

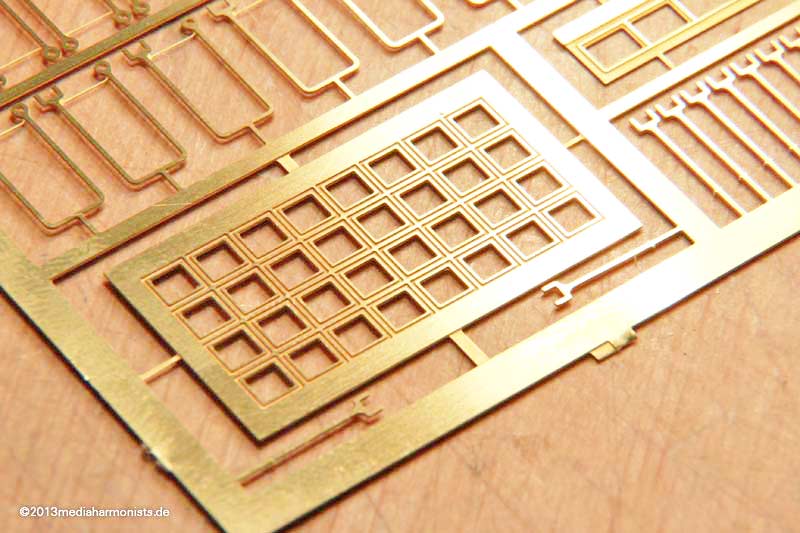

Oberlicht Poop


Geländerstützen Marsen, Oberlicht Poop, Spectacle Plate, Leesegelbrillen

Bauinformationen Download PDF 7,1 MB; Zur Bestellübersicht ... klick ...

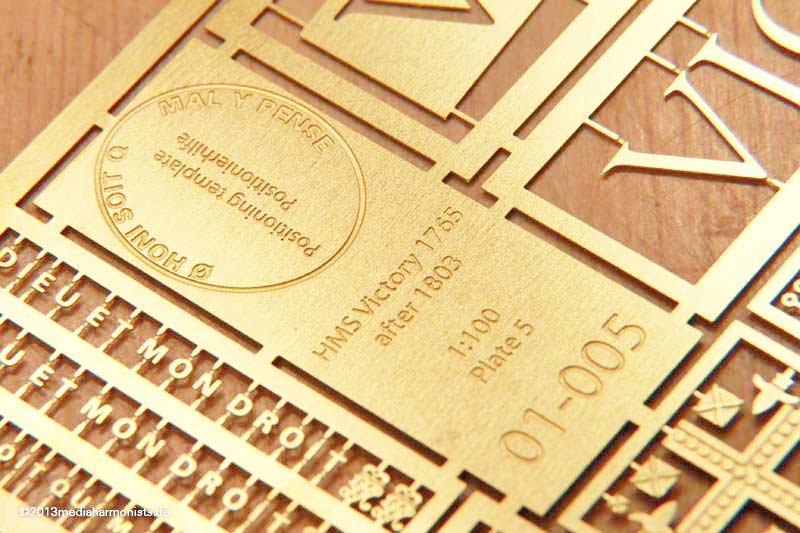

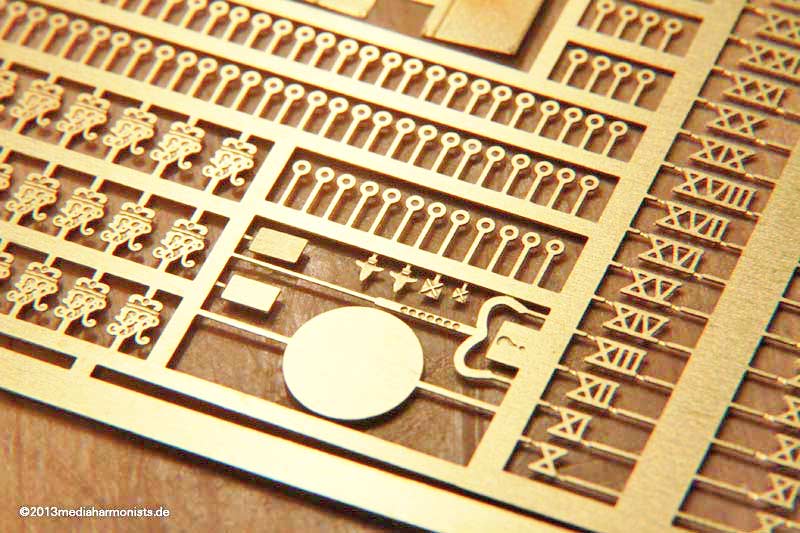

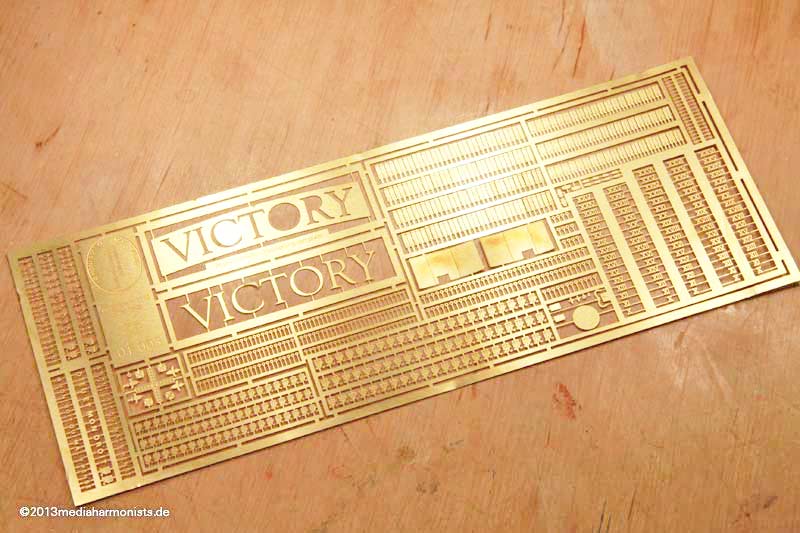

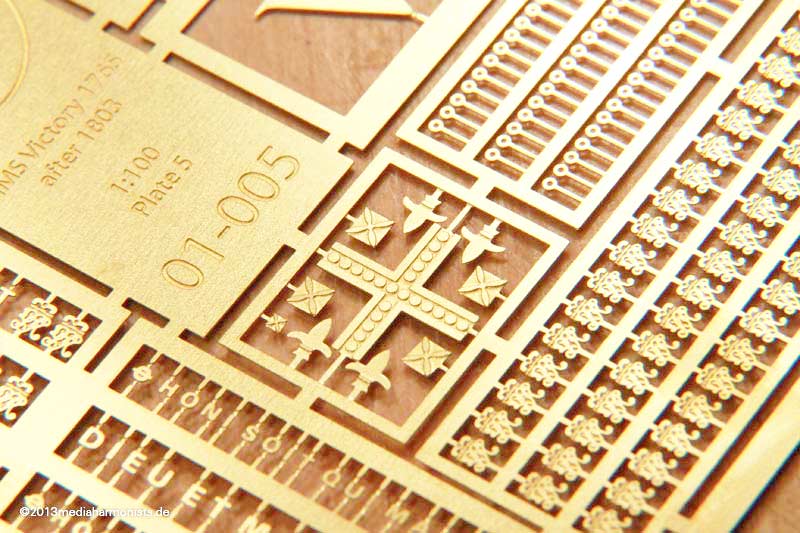

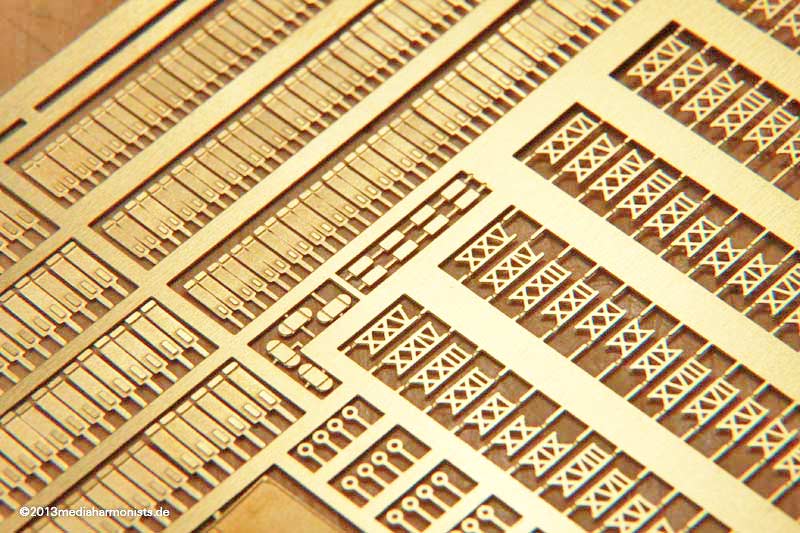

Plate 5: Beschriftungen und Verzierungen

Messing 0,2 mm, Platine 180 mm x 70 mm

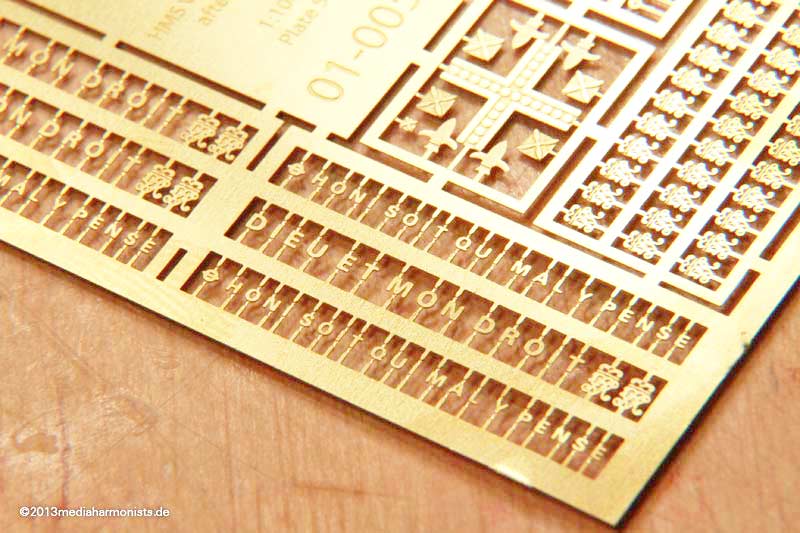

Beschriftung Gallionsfigur mit Backups


Krone Gallionsfigur


Posionierhilfe

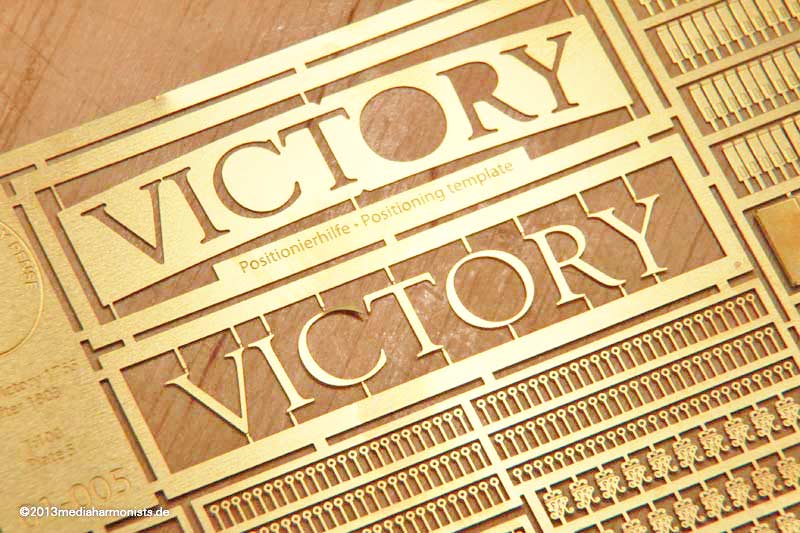

Schiffsname mit Positionierhilfe


Abdeckung Kamin, Spindelplatten Karronade, Krone Heck, Ringe in zwei Größen


Kanonenmonogramme in zwei Größen, Ringe


Flappen in zwei Größen, Fahrwerk Karronade, Wasserstandsmarken mit Backup


Abdeckung Signalflaggenkiste

Bauinformationen Download PDF 4,8 MB; Zur Bestellübersicht ... klick ...

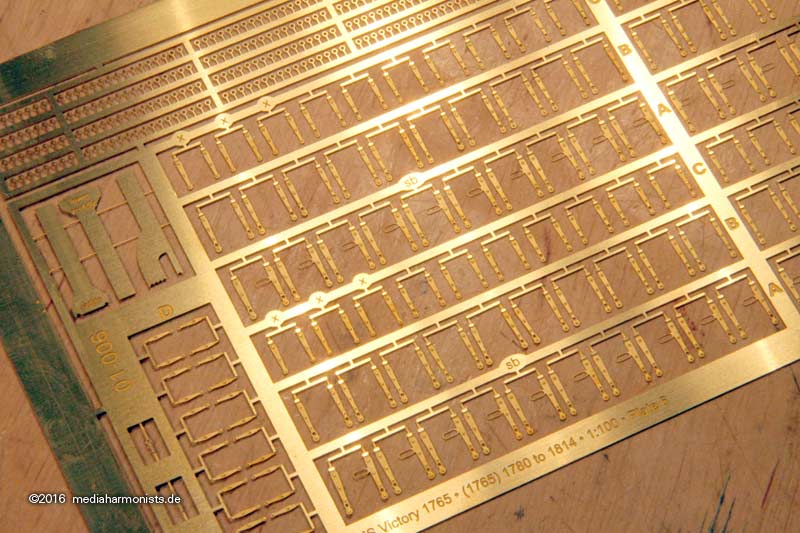

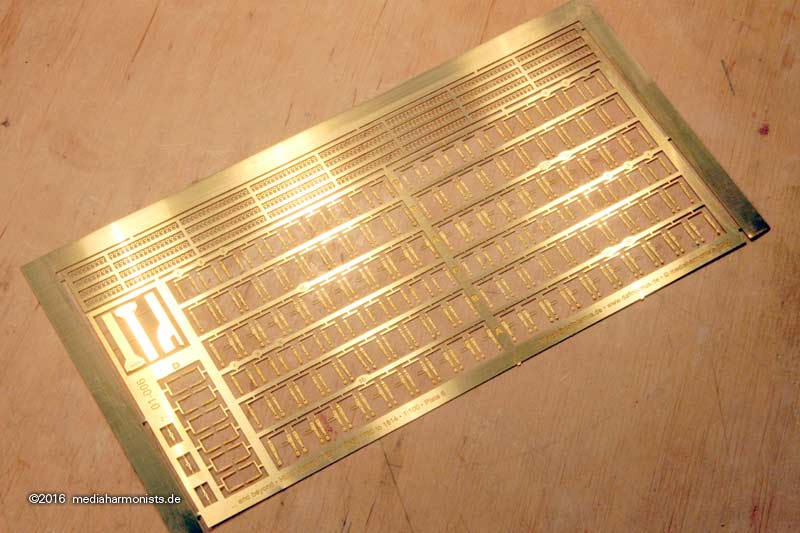

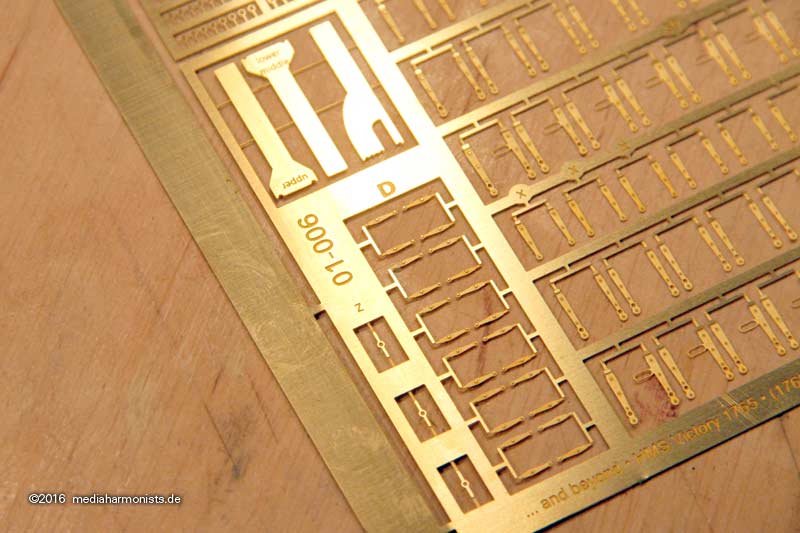

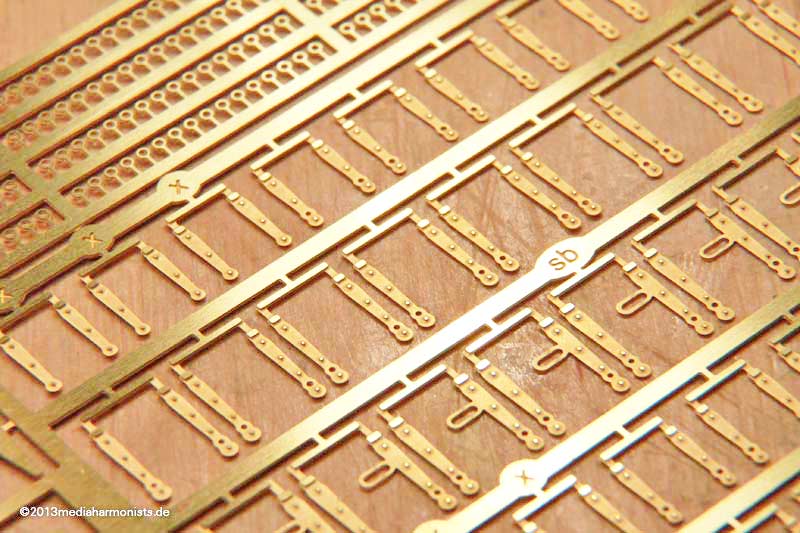

Plate 6: Pfortenbeschläge

Messing 0,4 mm, Platine 180 mm x 140 mm


Unterschiedliche Beschläge für die 4 verschiedenen Decks


Halbdeckel, Höhenverstellung Karronade


Abstandshalter Pfortenreeps

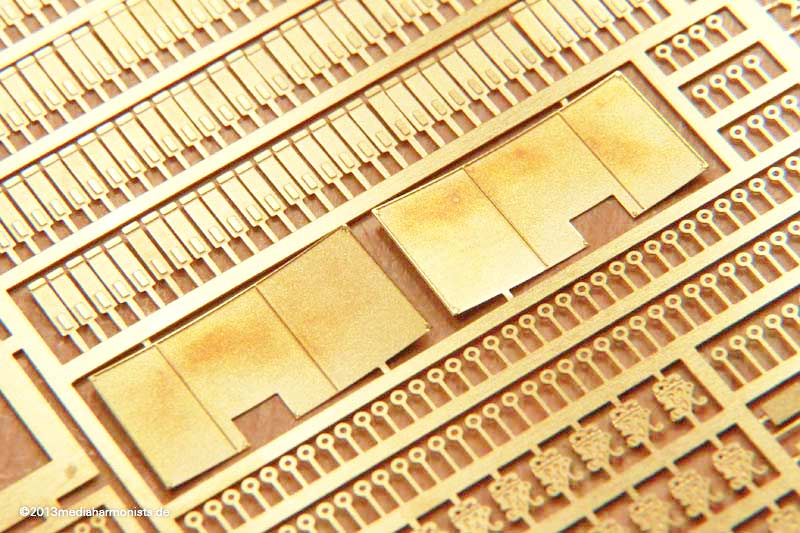

Beschläge und dazu gehörende Ringe, je 4 Stück pro Deckel, inkl. Backup

Bauinformationen Download PDF 2,1 MB; Zur Bestellübersicht ... klick ...

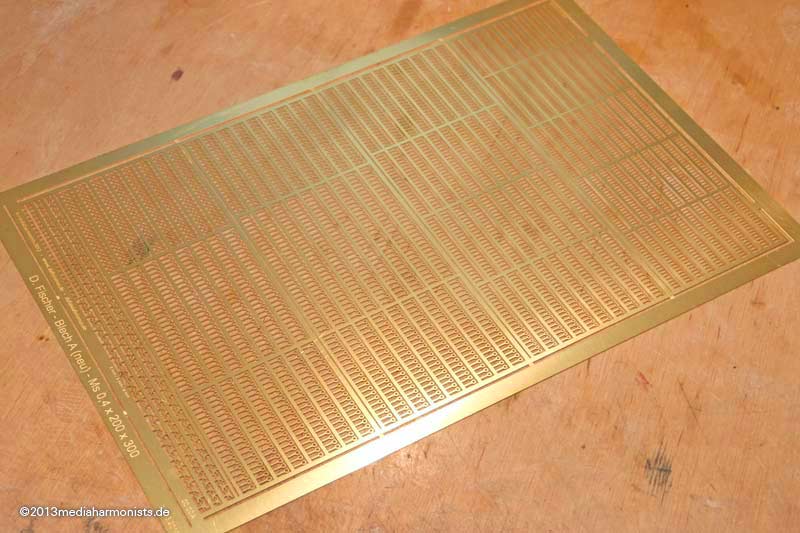

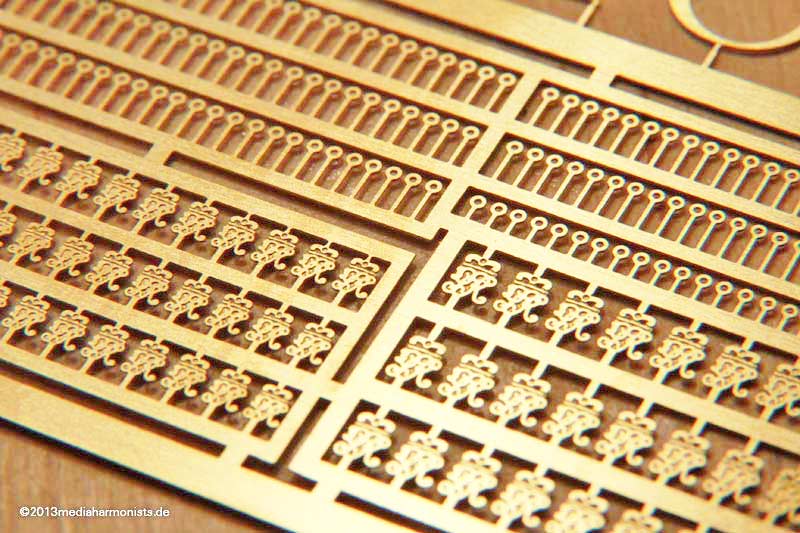

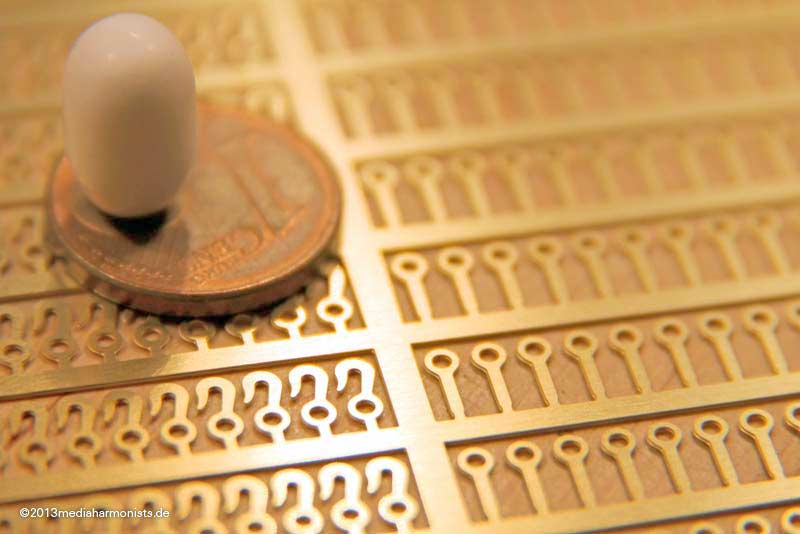

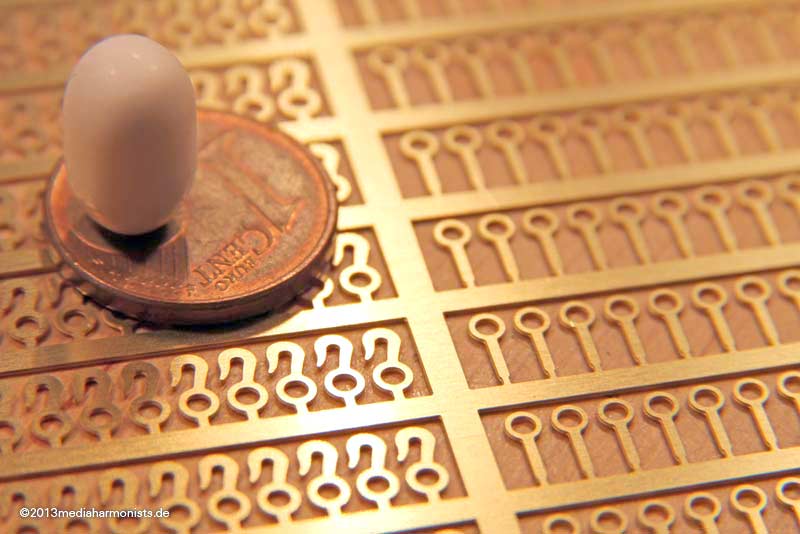

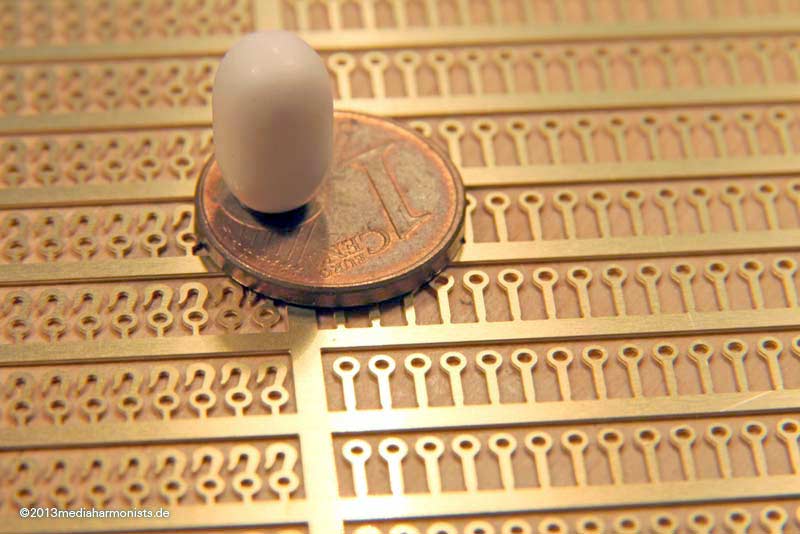

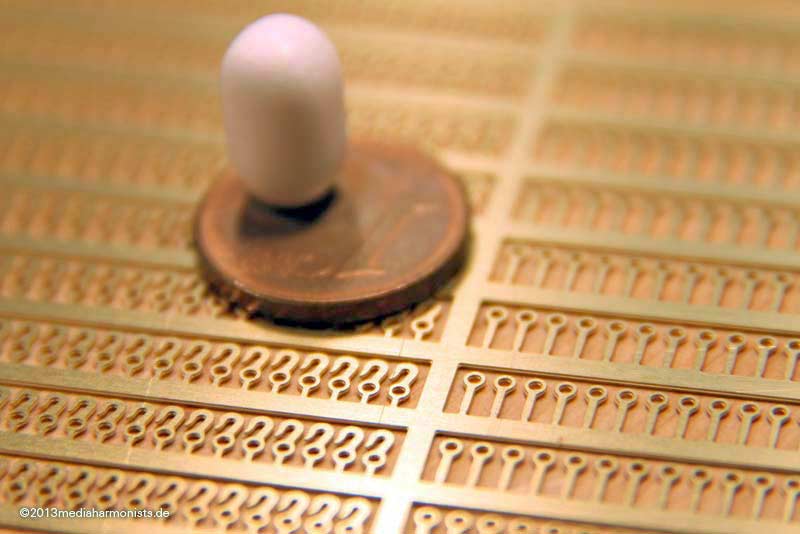

Plate 7: Ringbolzen und Haken

Messing 0,4 mm, Platine 180 mm x 280 mm


Ringe und Haken außen 1,3 mm, innen 0,7 mm: 600 Ringösen, 360 Haken


Ringe und Haken außen 1,6 mm, innen 0,8 mm: 600 Ringösen, 220 Haken


Ringe und Haken außen 1,8 mm, innen 1 mm: 440 Ringösen, 180 Haken

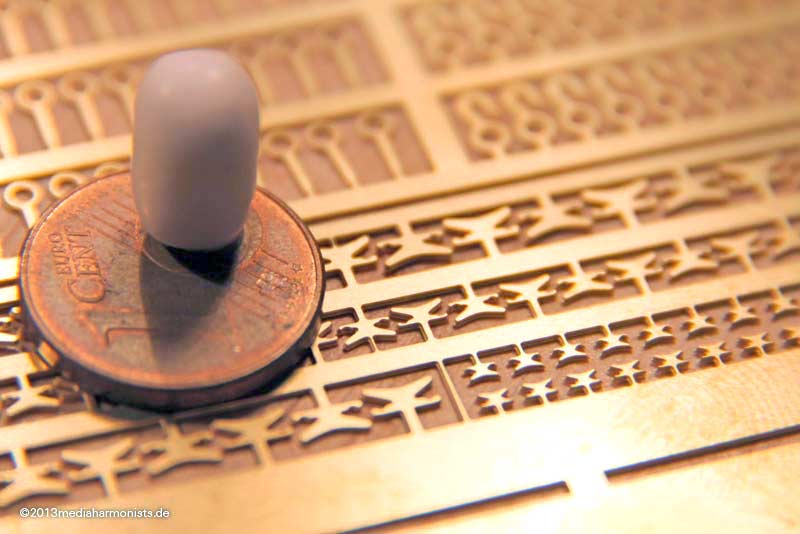

Victory Ätz Klampen

Ringe und Haken außen 2,2 mm, innen 1,2 mm: 376 Ringösen, 160 Haken
Victory Ätz Ringbolzen Klampen 2 mm: 48 Stück, 3 mm: 58 Stück, 4 mm: 73 Stück
Victoty Klampen

Bauinformationen Download PDF 1 MB; Zur Bestellübersicht ... klick ...

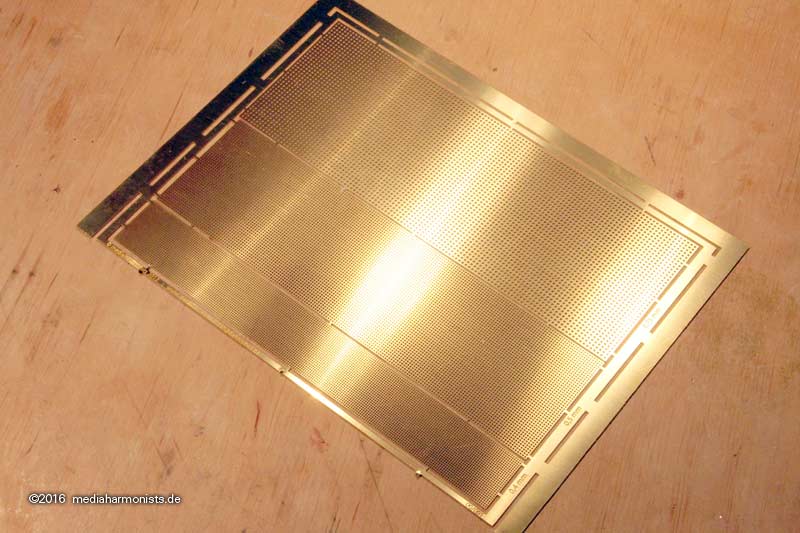

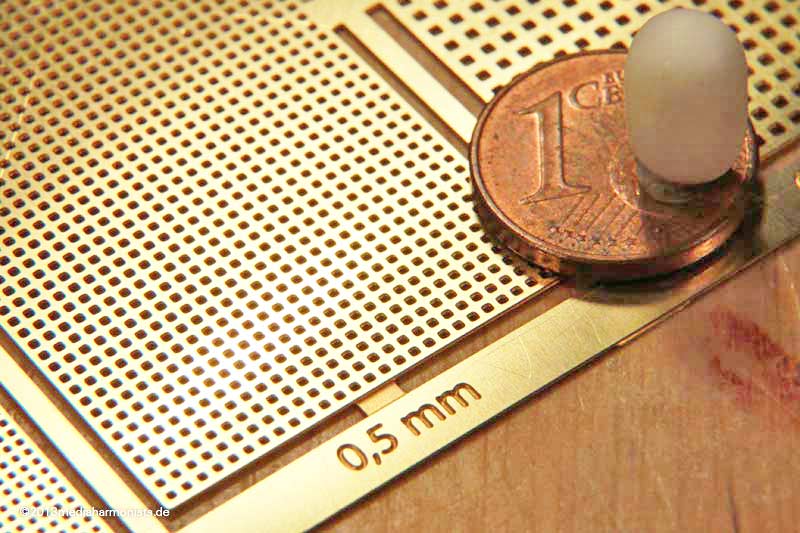

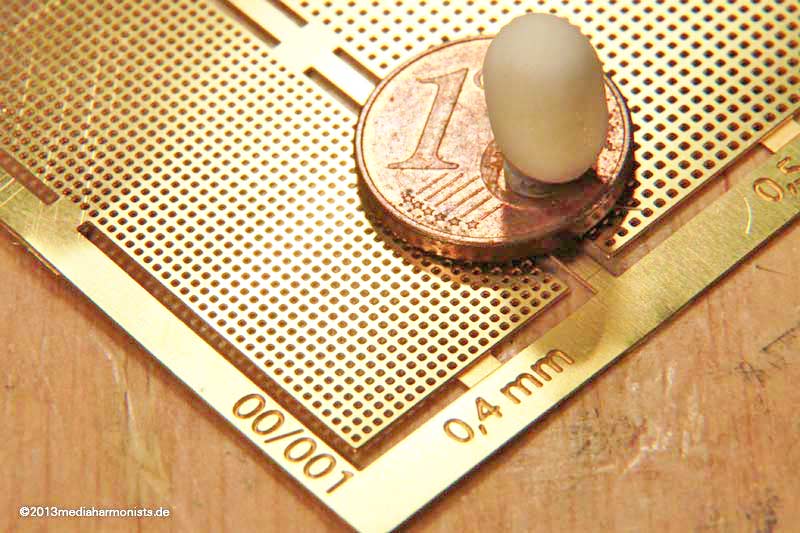

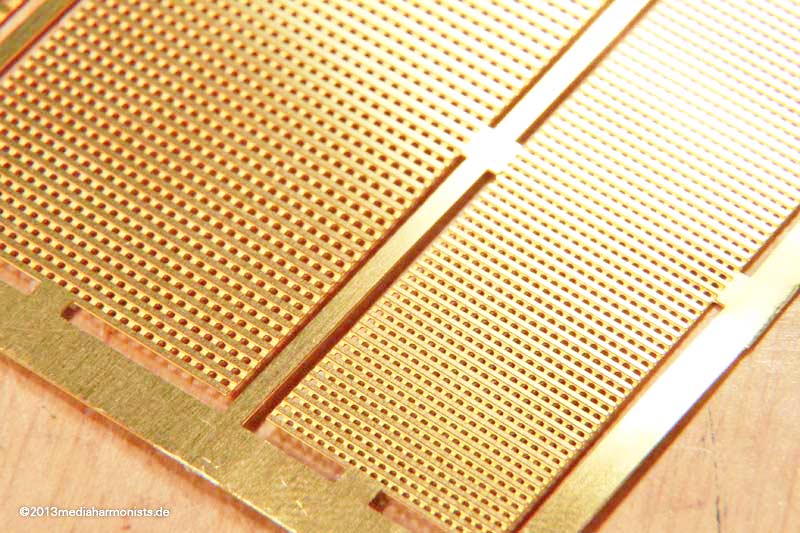

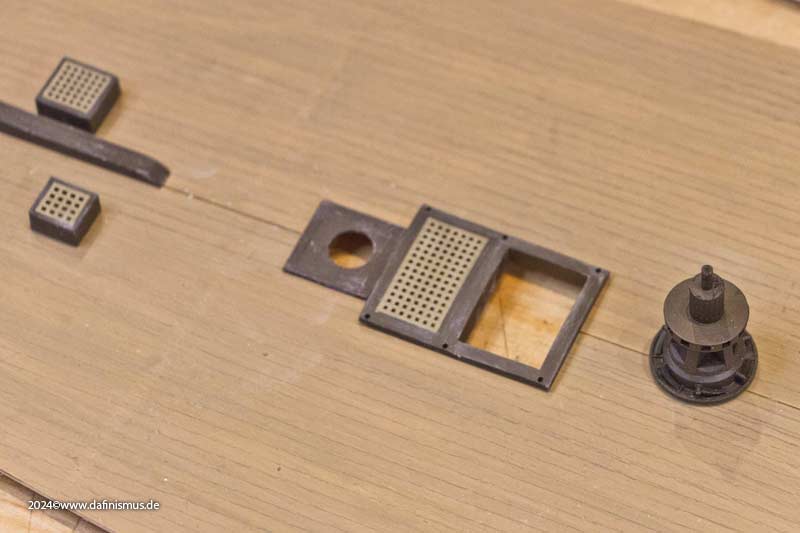

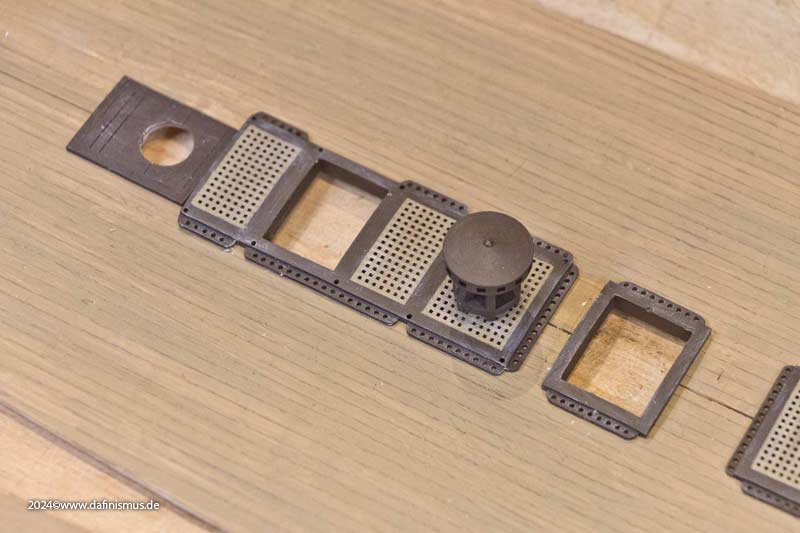

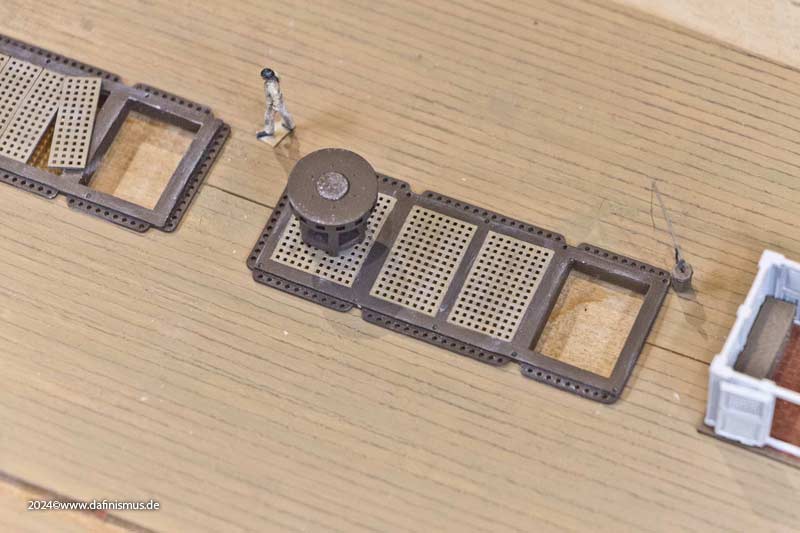

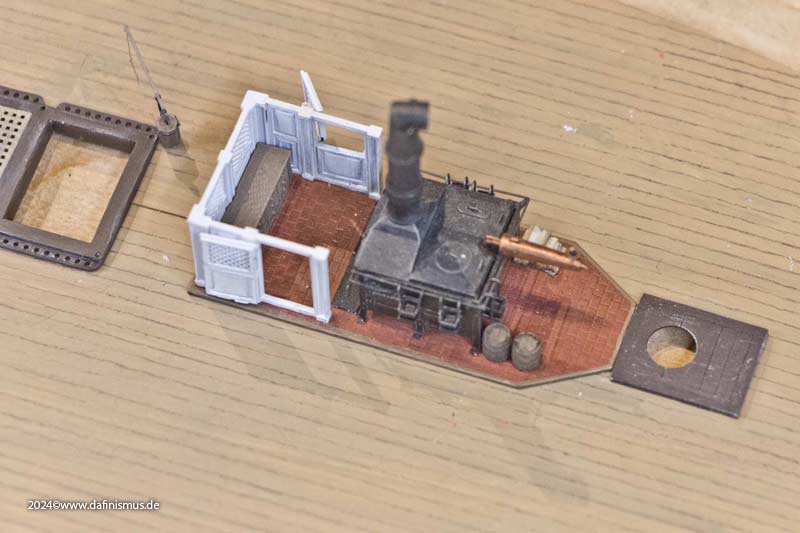

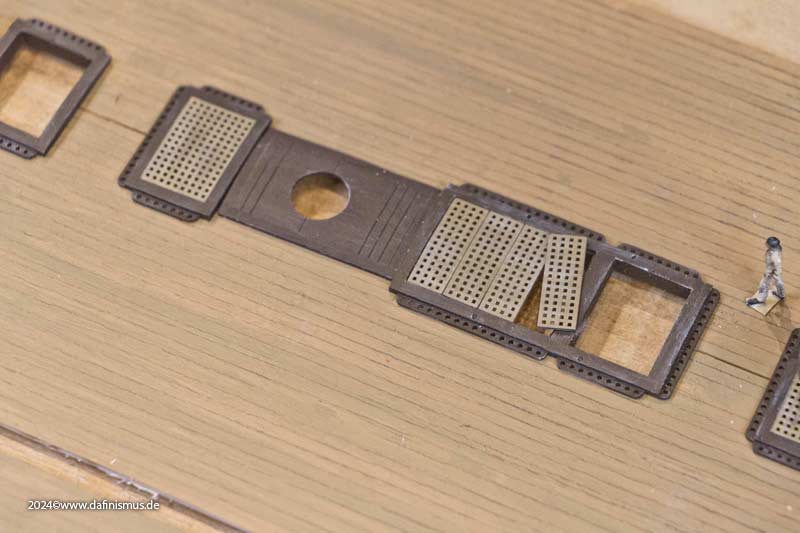

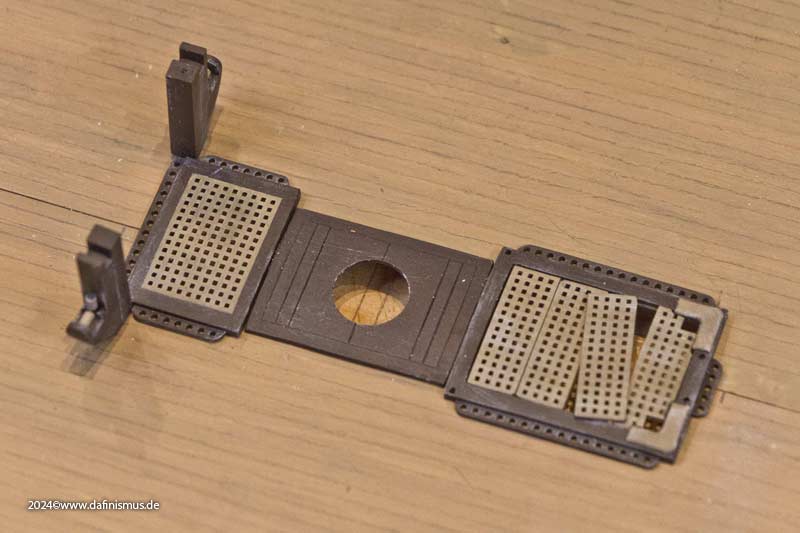

Plate 8: Grätings

Messing 0,4 mm, Platine 180 mm x 130 mm


Grätings 0,4 mm


Grätings 0,5 mm

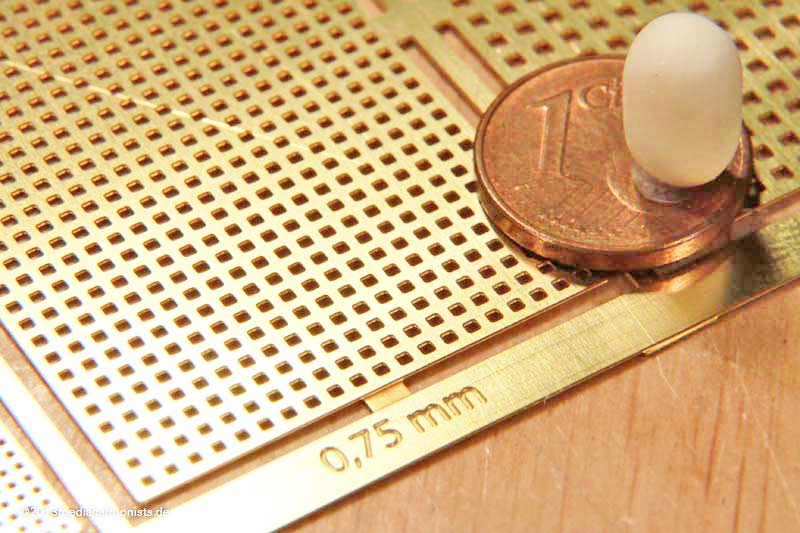

Grätings 0,75 mm

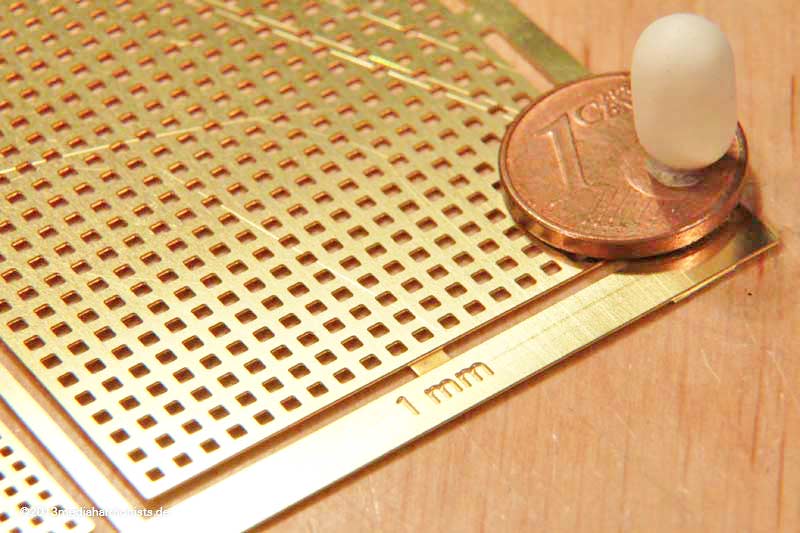

Grätings 1 mm


Unterseite mit sichtbaren Stäben

Bauinformationen Download PDF 0,7 MB; Zur Bestellübersicht ... klick ...

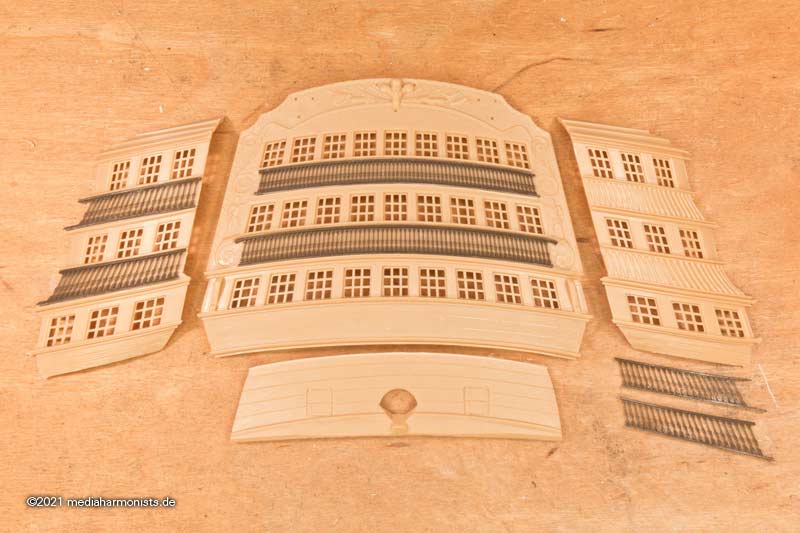

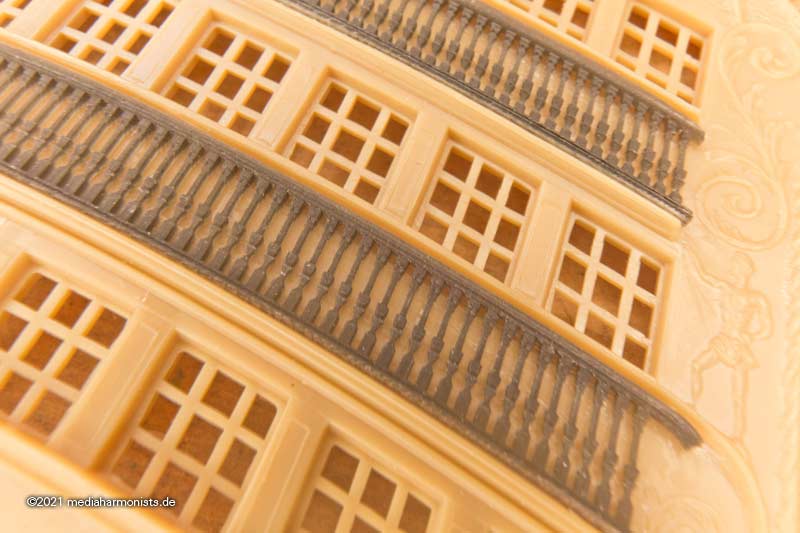

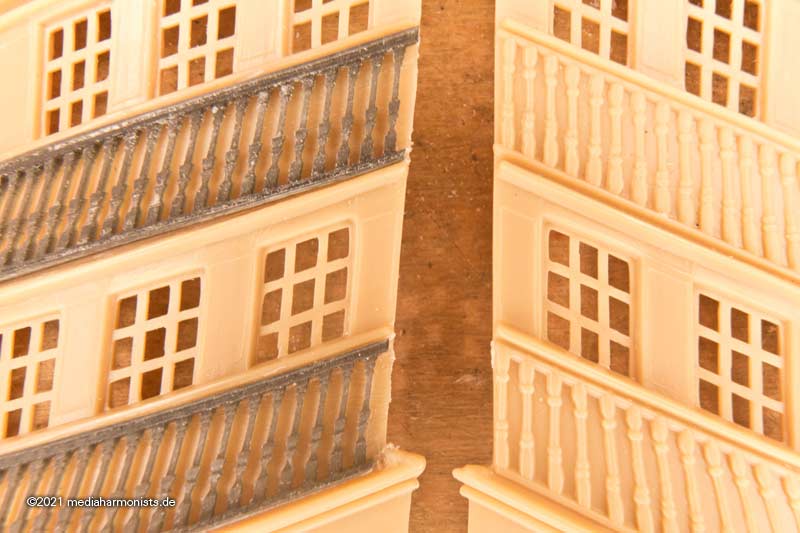

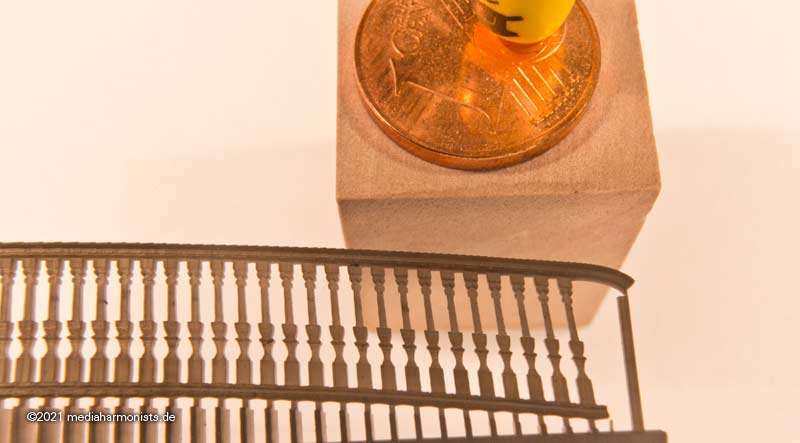

Resinteile 1: Pilaster Heck und Seitengalerien

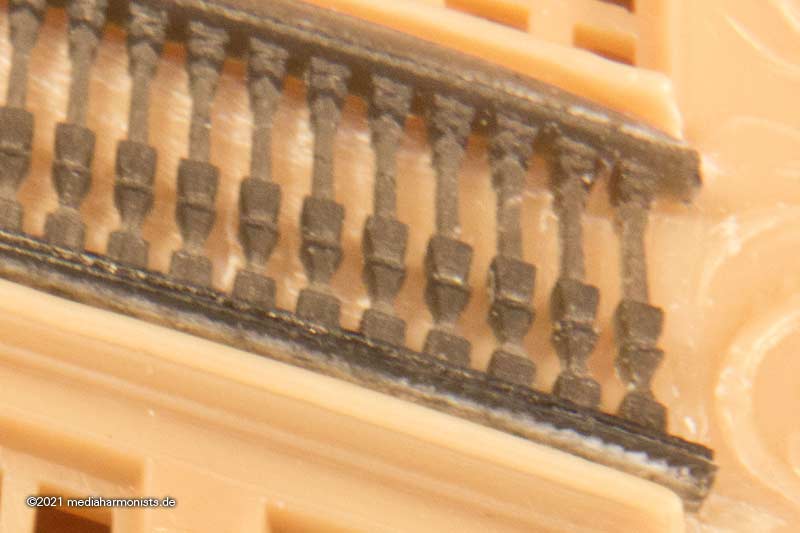

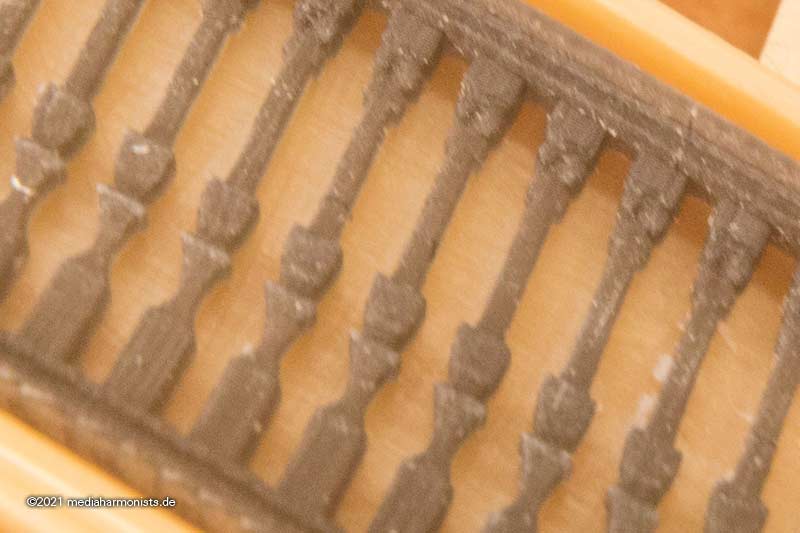

6 Stück Pilaster. Originalpilster des Modells müssen entfernt werden. Speziell angepasst auf Heller 1:100. Details der Pilaster folgen dem eleganten Schwung der Heckwölbung.













Bauinformationen Download PDF 8,5 MB; Zur Bestellübersicht ... klick ...

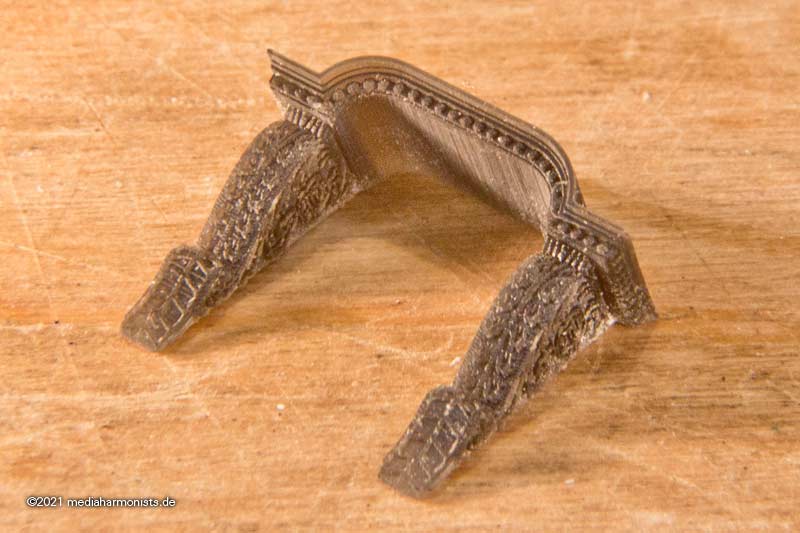

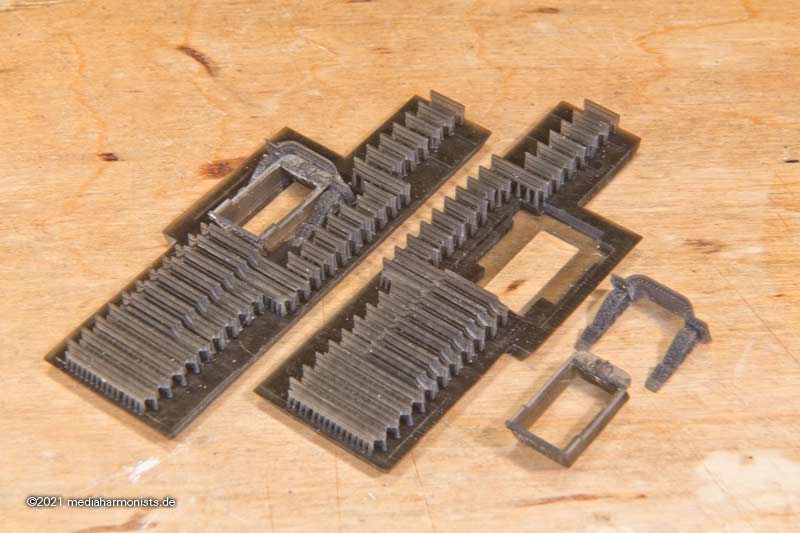

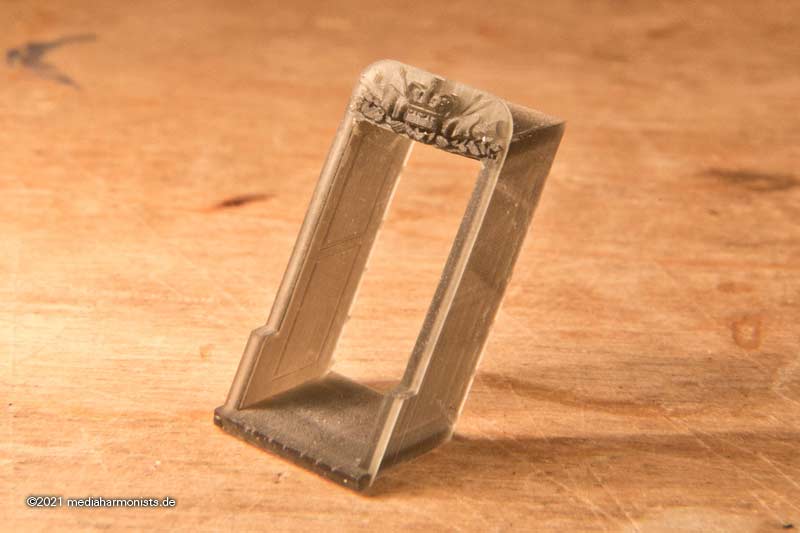

Resinteile 2: Seitenpforten und Stufen

Resin, Komplettsatz für beide Schiffsseiten, Stufen haben bereits den erforderlichen Winkel zum Rumpf.





Farbvorschlag:


Bauinformationen Download PDF 8,5 MB; Zur Bestellübersicht ... klick ...

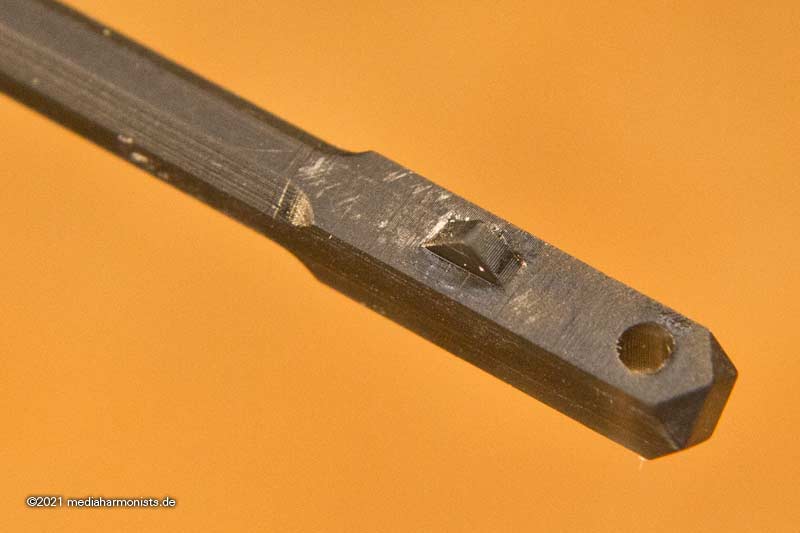

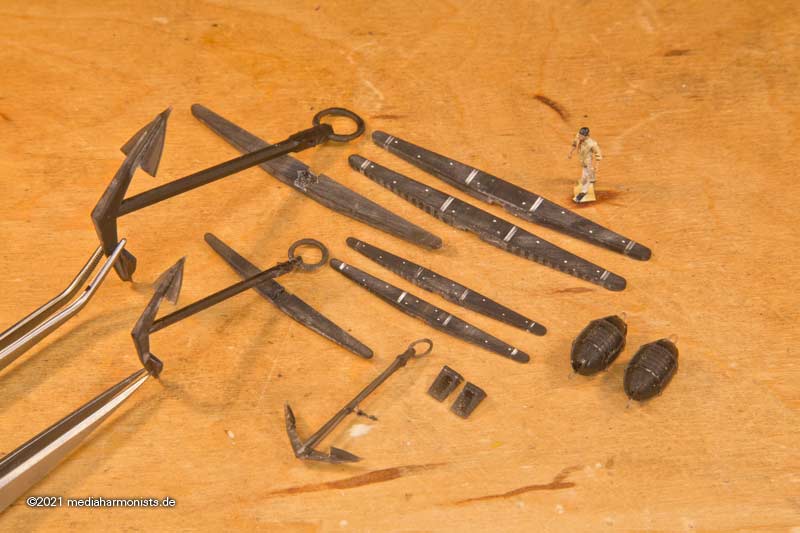

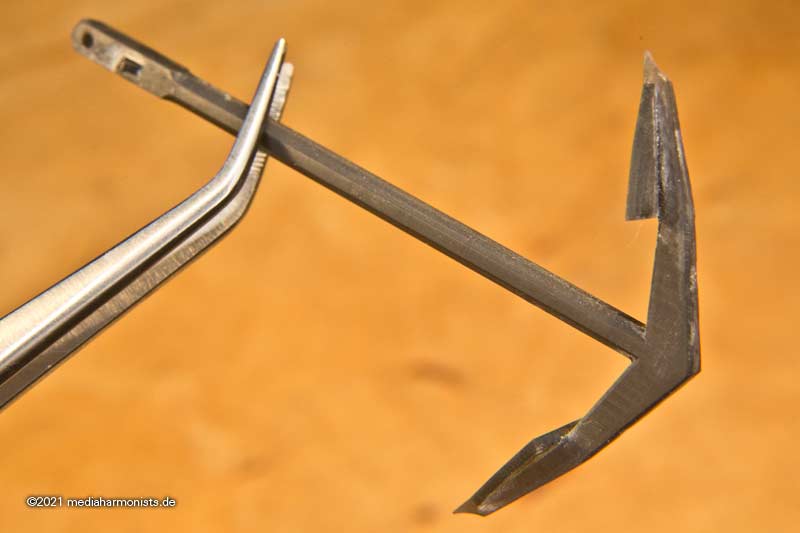

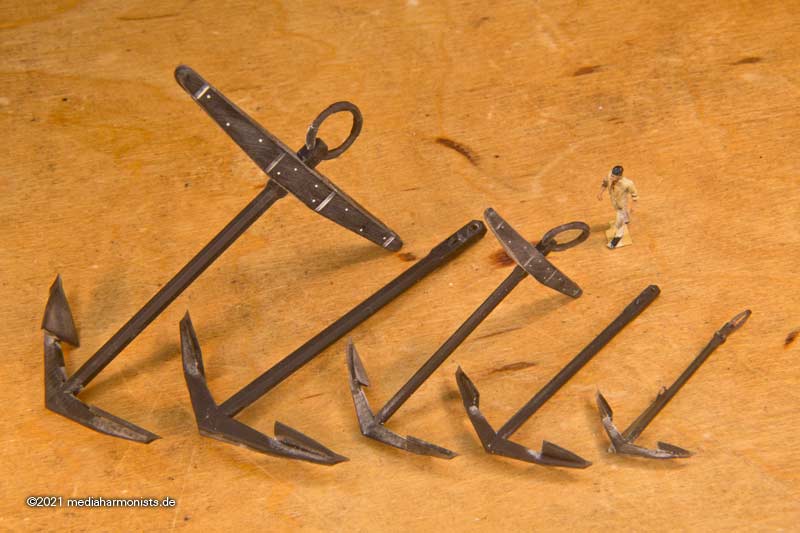

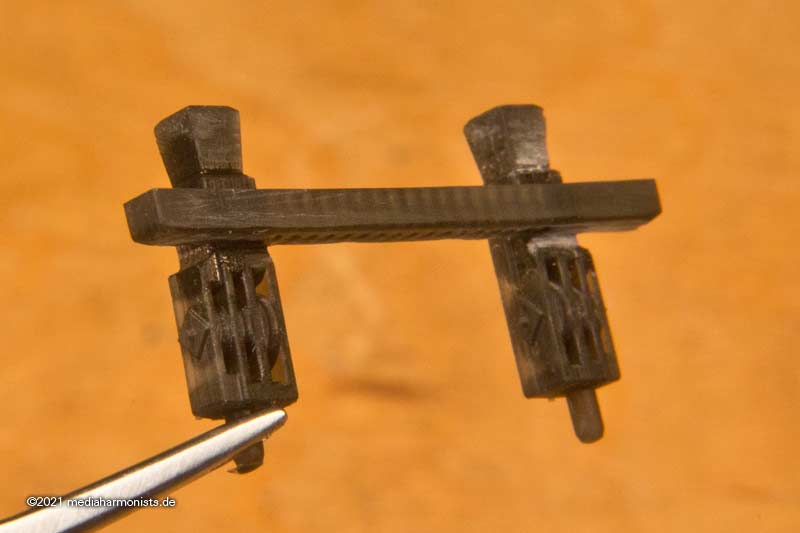

Resinteile 3: 4 Pflicht-, 1 Strom- und 1 Kedgeanker passend bis 1805

Neue zeitgenössische Form. Nicht nach McKay sondern nach Plänen von Steel und anderen zeitgenössischen Quellen.
4 Pflichtanker, 1 Strom und 1 Kedgeanker, jeweils Anker, Stock und Ring, Kedge Anker und Stock bereits verbunden.
Hier die 3 Größen jeweils einmal mit Stock und ohne.

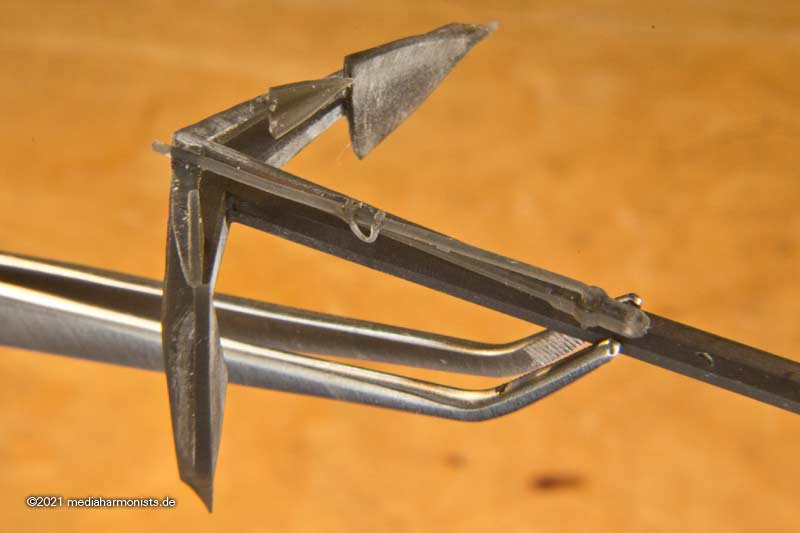

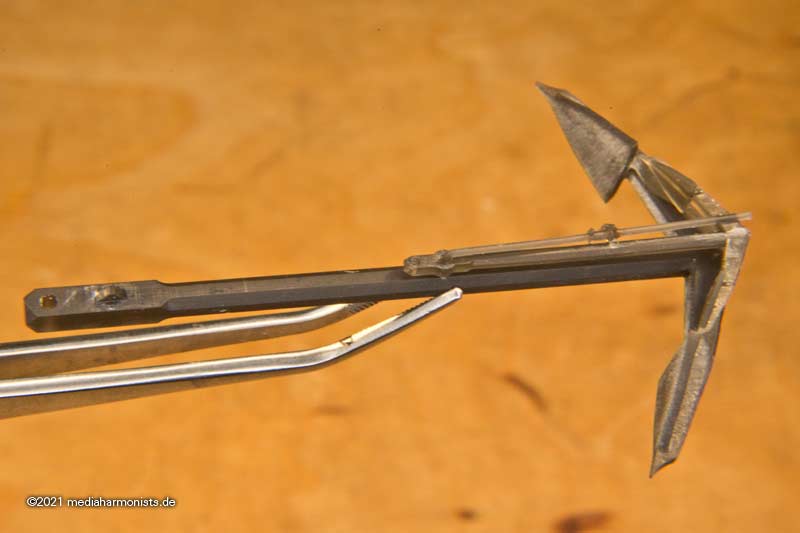

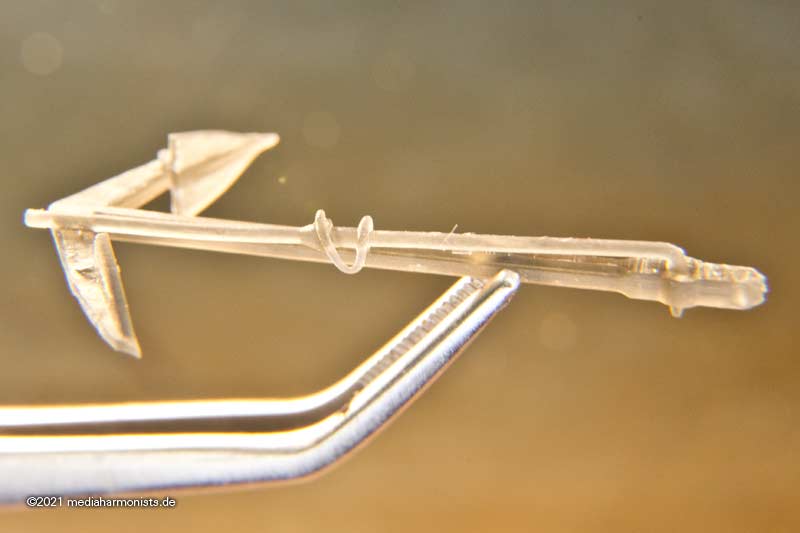

Kedge-Anker mit angelegtem Schaft und Sicherheitsleine für das Schloss.Platzierung auf dem hinteren Pflichtanker steuerbords.

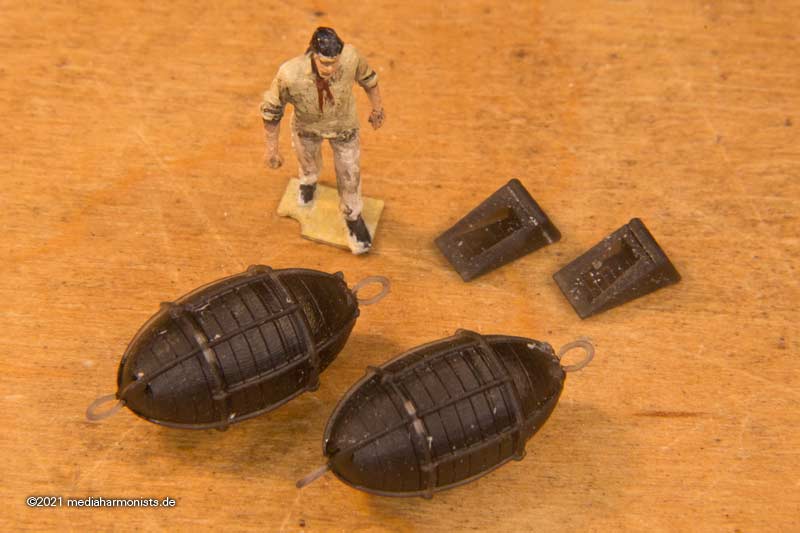

Inbegriffen sind 2 Bojen und 2 Ankerschuhe für die Bordwand

Bauinformationen Download PDF 8,5 MB; Zur Bestellübersicht ... klick ...

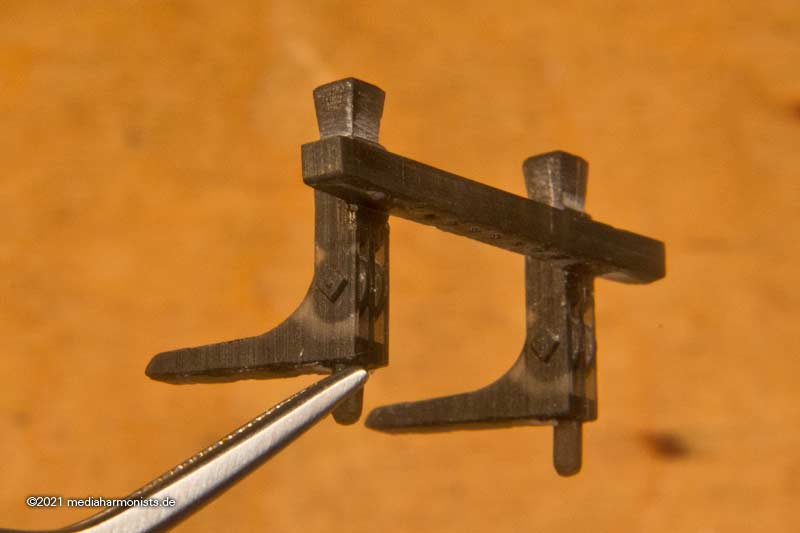

Resinteile 4: Ohrhölzer/Judasohren

Resin. Stabilisieren den Bugspriet seitlich und in der Höhe


Klampen und Ösen nicht in der Lieferung eingeschlossen, sind Bestandteil von Platine 7.

Bauinformationen

Bauinformationen Download PDF 8,5 MB; Zur Bestellübersicht ... klick ...

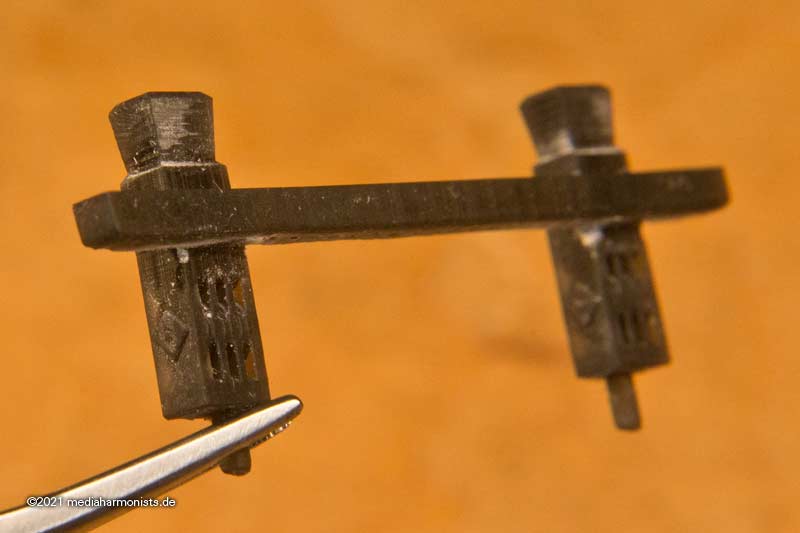

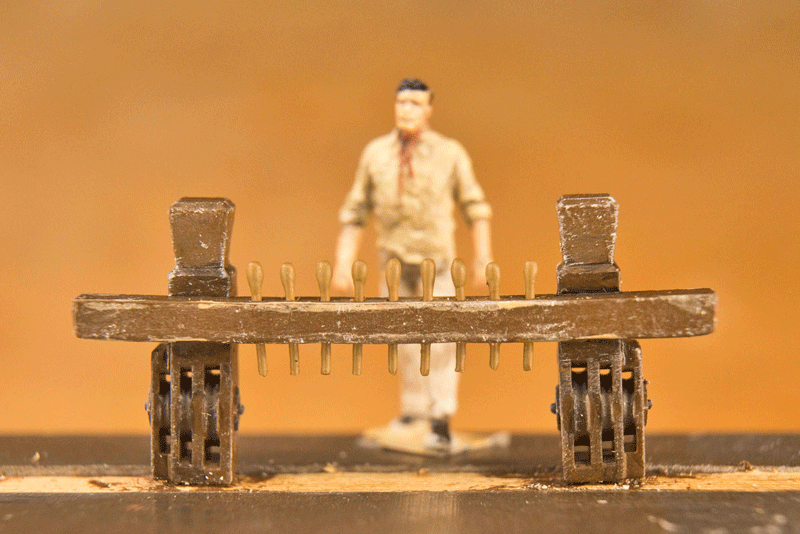

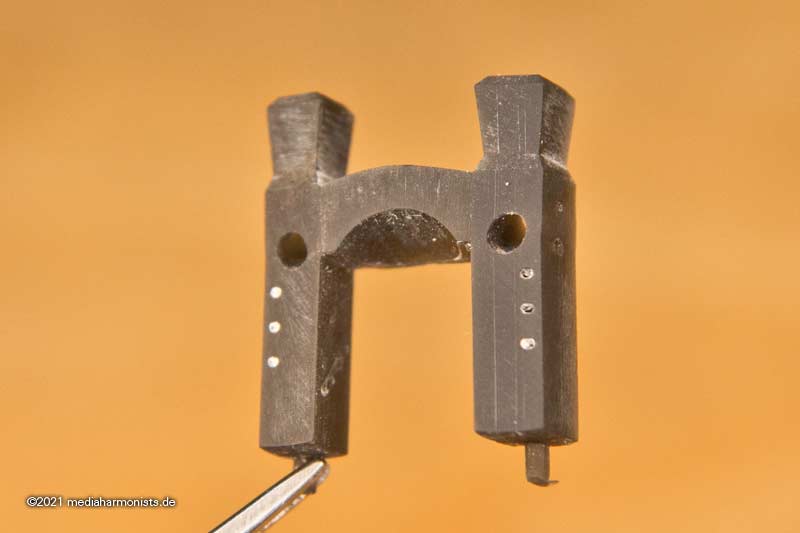

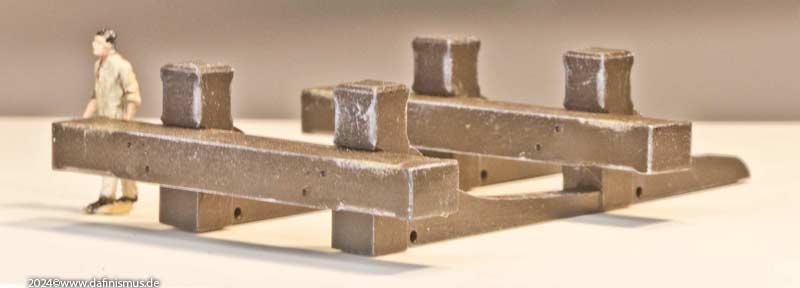

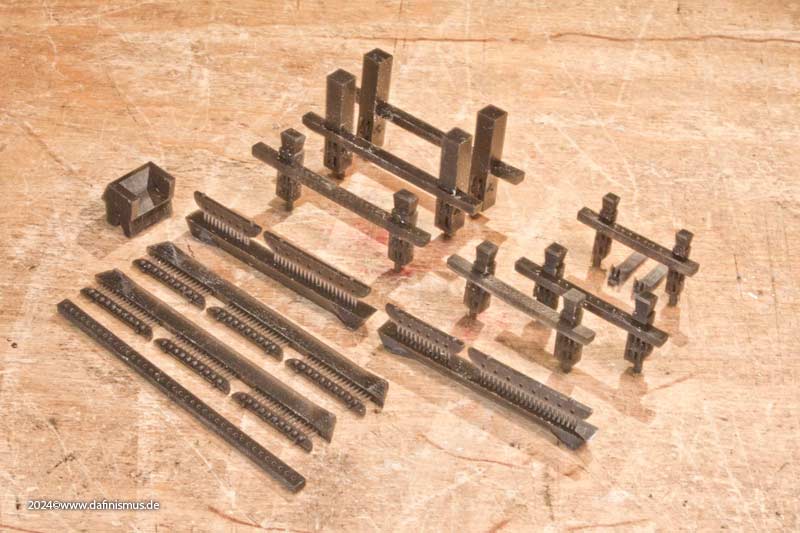

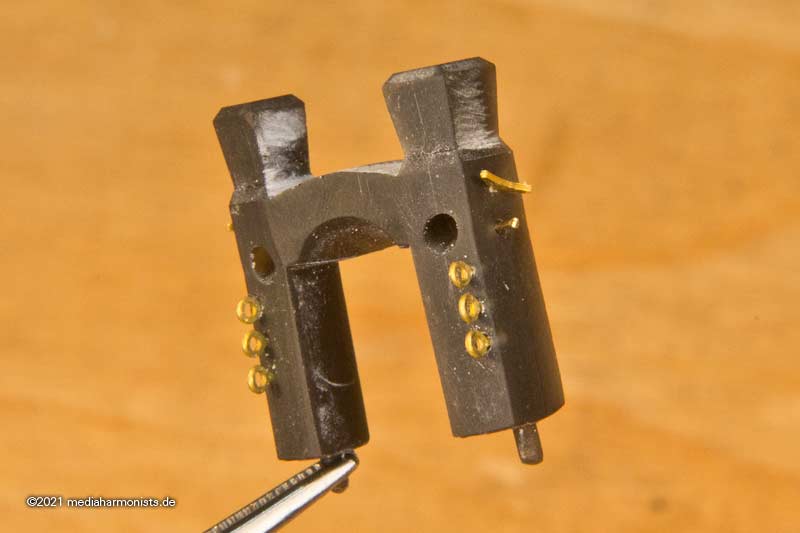

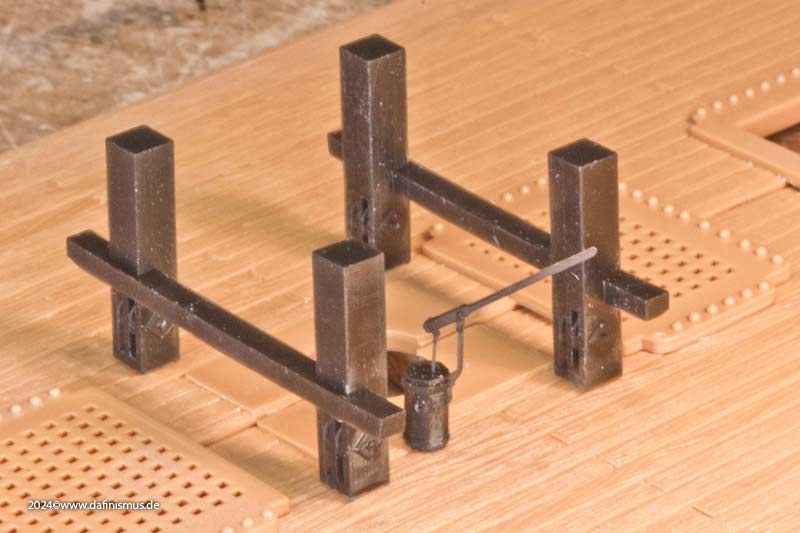

Resinteile 5: Betings

Resin, 2 Stück Beting Fockmast mit 9 und 17 Nagelplätzen, 1 Stück Mauptmast mit 17 Nagelplätzen und 1 Stück Fockmast mit 7 Nagelplätzen.

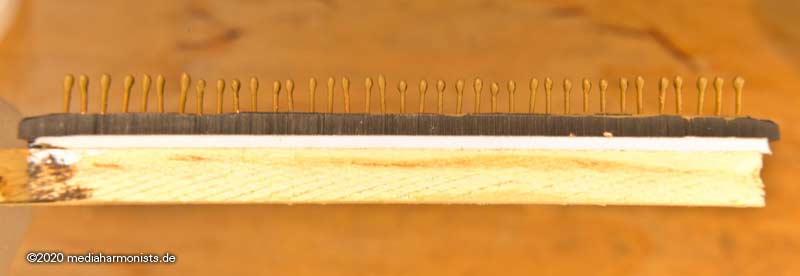

Inklusive ist eine Schablone zum Herstellen der Belegnägel aus Draht und Weißleim.


Farbvorschlag: Mit Weathering/Abnutzung kann das dann so aussehen.

Bauinformationen Download PDF 8,5 MB; Zur Bestellübersicht ... klick ...

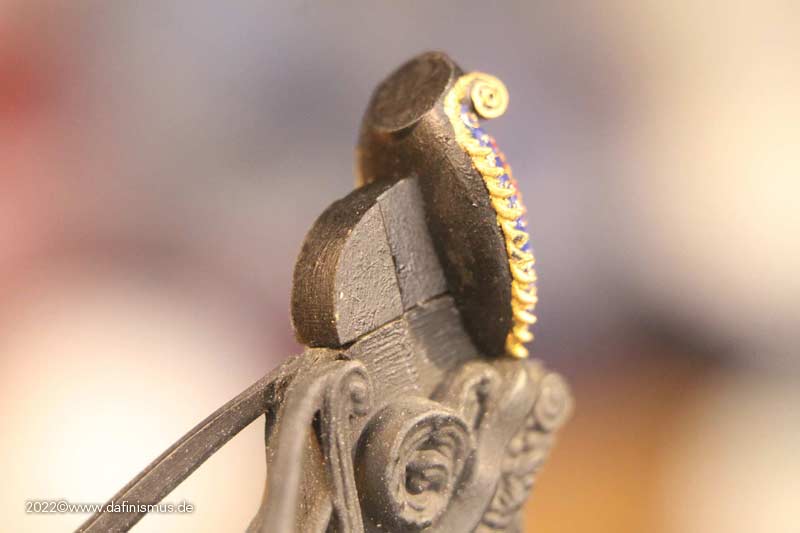

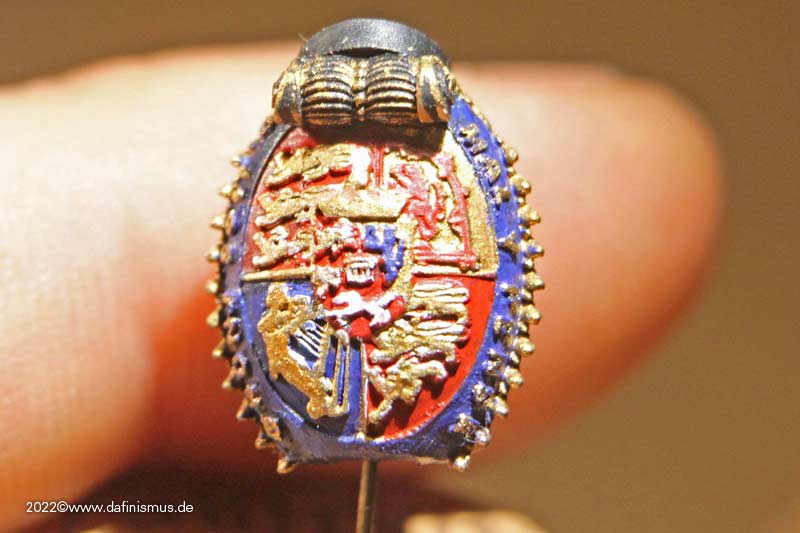

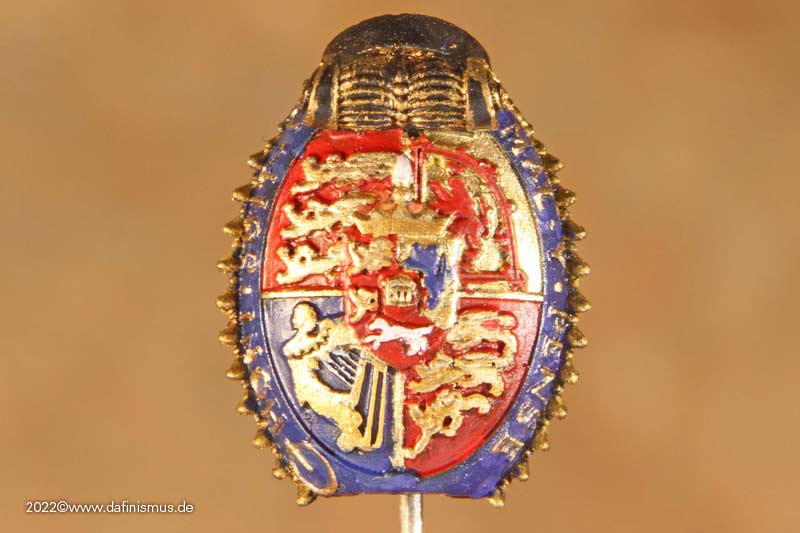

Resinteile 6: Wappentafel Gallionsfigur

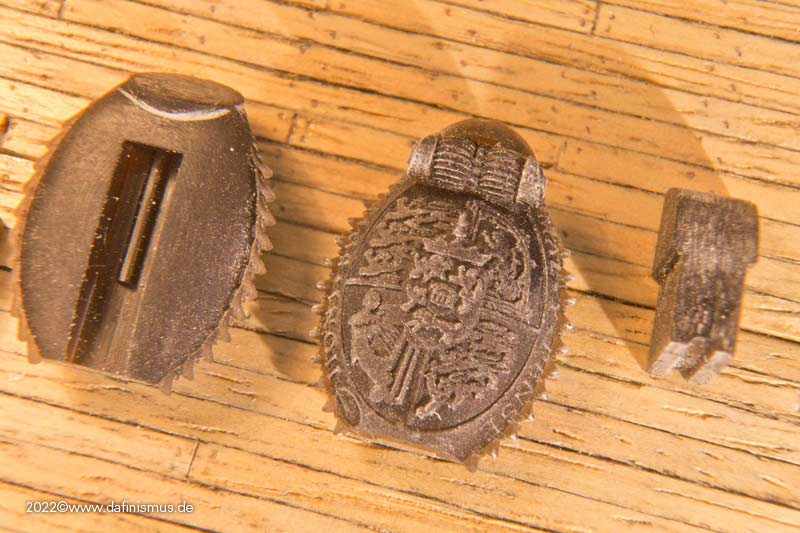

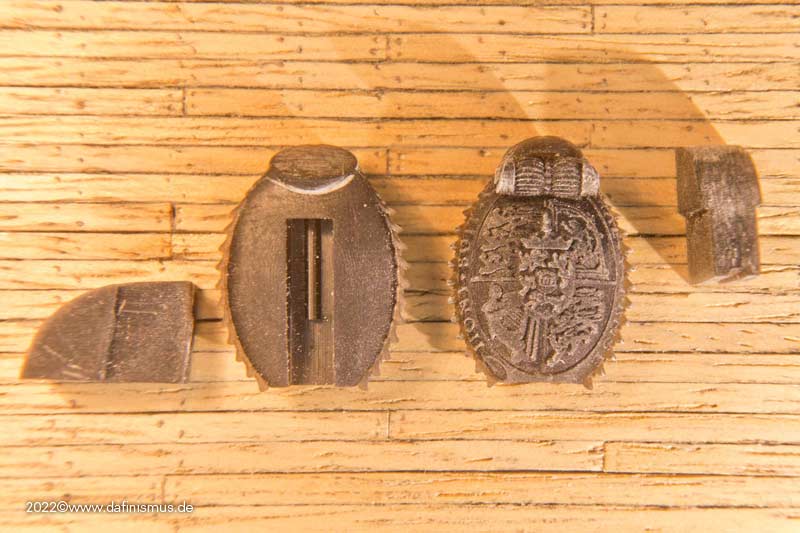

Vorder- und Rückseite in einem Bild, inkl. des Adapters für das Schegg

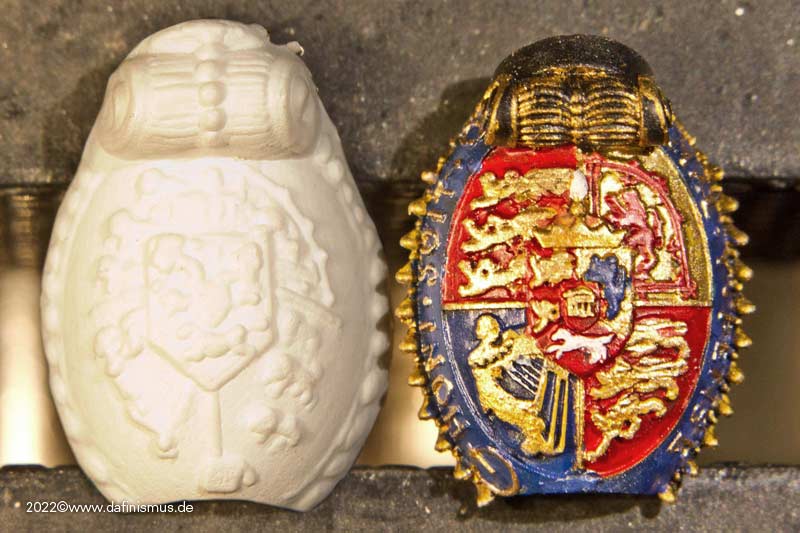

Wappenmittelstück der Gallionsfigur. Krone und Figuren des Bausatzes müssen verwendet werden. Links das Bausatzteil, rechts das neue Wappen.


Inklusive der Verlängerung des Schegs auf der Rückseite.

Farbvorschlag des Prototyps, zuerst mit eingedrucktem Schriftzug, dann mit durch Ätzteile ergänztem Schriftzug:

Bauinformationen Download PDF 8,5 MB; Zur Bestellübersicht ... klick ...

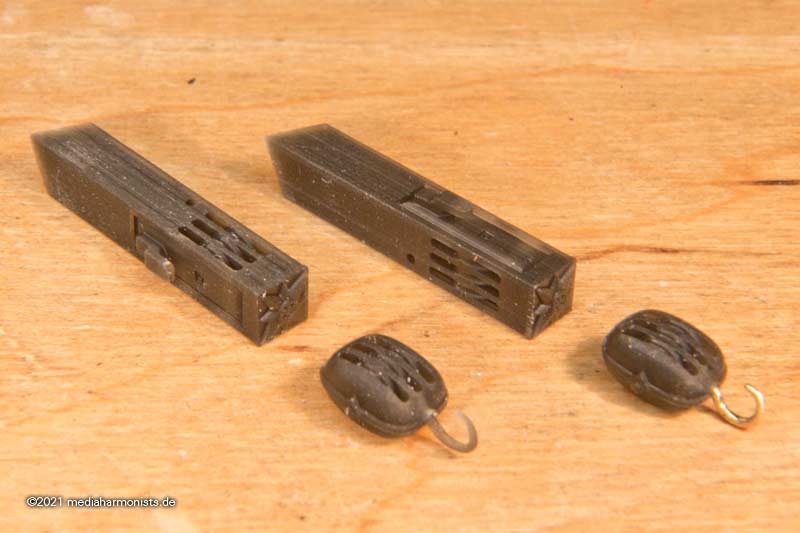

Resinteile 7: Kranbalken und Kattblöcke

2 Kranbalken mit dazugehörenden Kattblöcken. Der Kranbalken hat als Verziehrung den Stern des Hosenbandordens, der auf zeitgenössichen Modellen und Bildern der Victory dargestellt ist. Falls das Kronensymbol des heutigen Schiffes gewünscht wird, so kann der Stern abgeschliffen werden und das Bausatzteil verwendet werden. Die Haken der Blöcke liegen als Druckteil bei, jedoch ist ein Ersatz aus 1 mm Draht zu empfehlen, da die Resinhaken sehr zerbrechlich sind.



Farbvorschlag

Bauinformationen Download PDF 8,5 MB; Zur Bestellübersicht ... klick ...

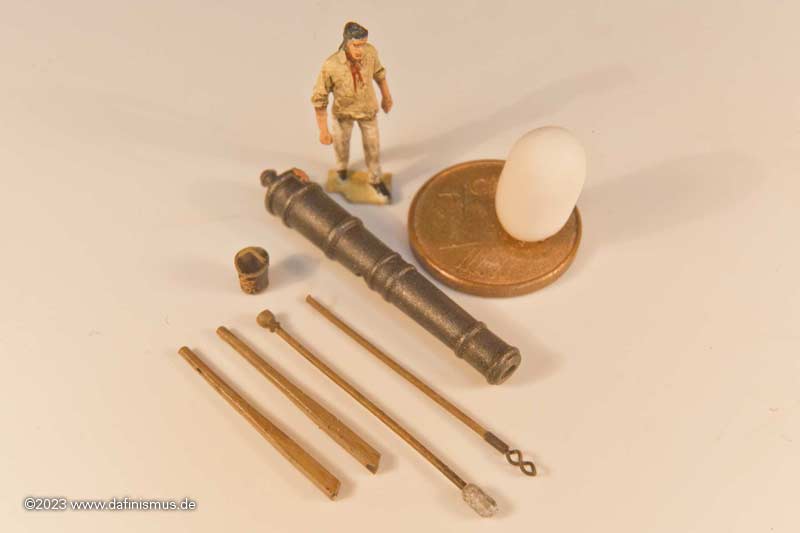

Resin 9 Geschützitems

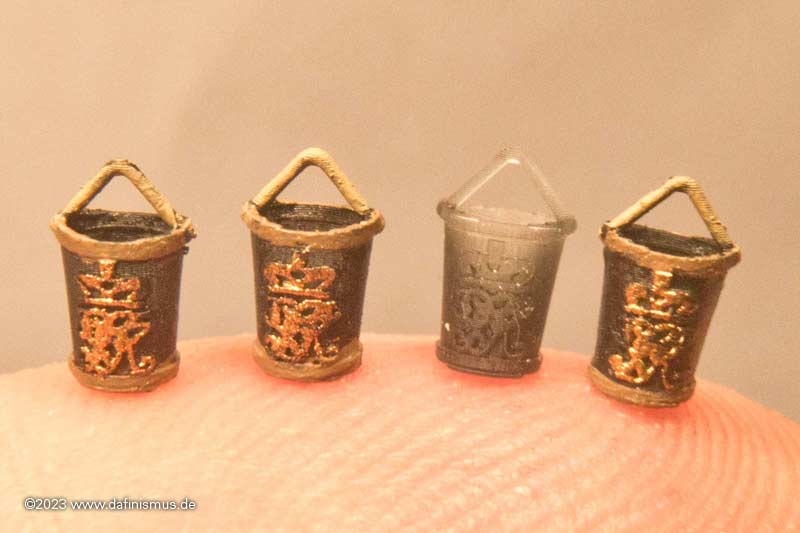

1 Satz 36 Stück Löscheimer mit GrIII-Wappen, 24 Wischer/Rammer und 24 Auszieher und 48 Spaken für die Richtkanoniere.
Die Löcheimer können auch für die Hänger über dem Steuerrad verwendet werden.

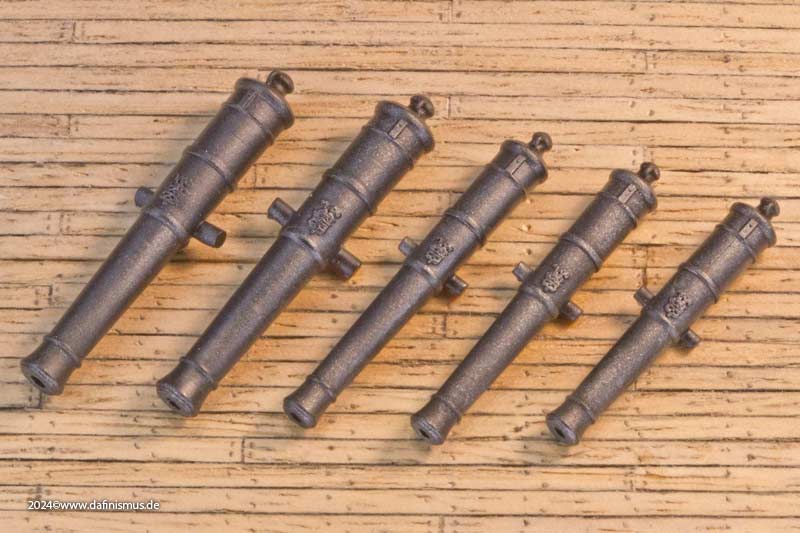

Geschützrohr nur zum Größenvergleich. Die Teile kommen in einfarbigem Kunststoff und müssen bemalt werden.


Bauinformationen Download PDF 8,5 MB; Zur Bestellübersicht ... klick ...

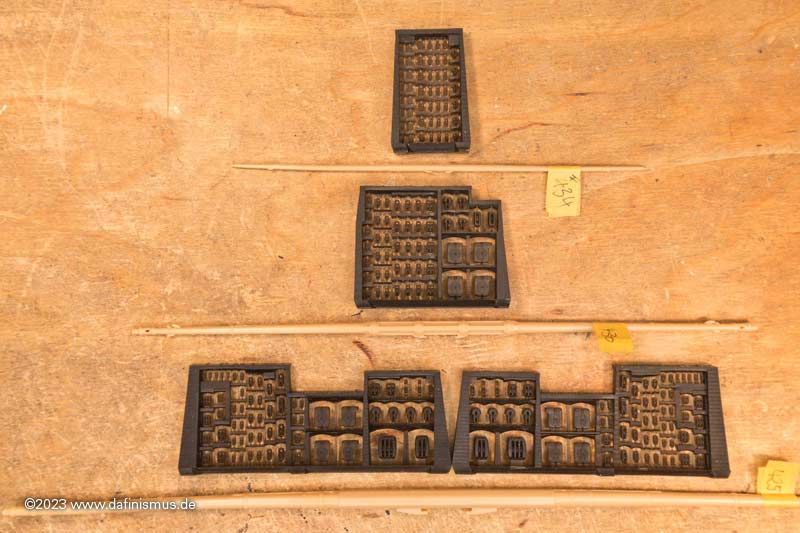

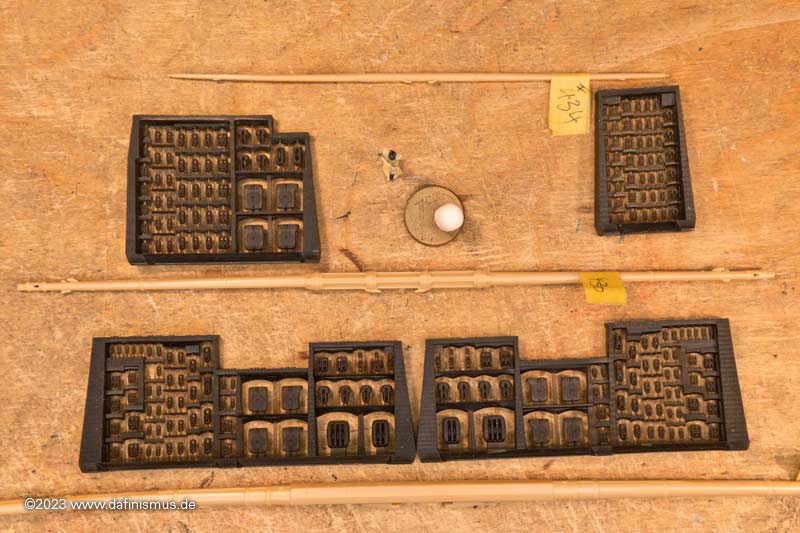

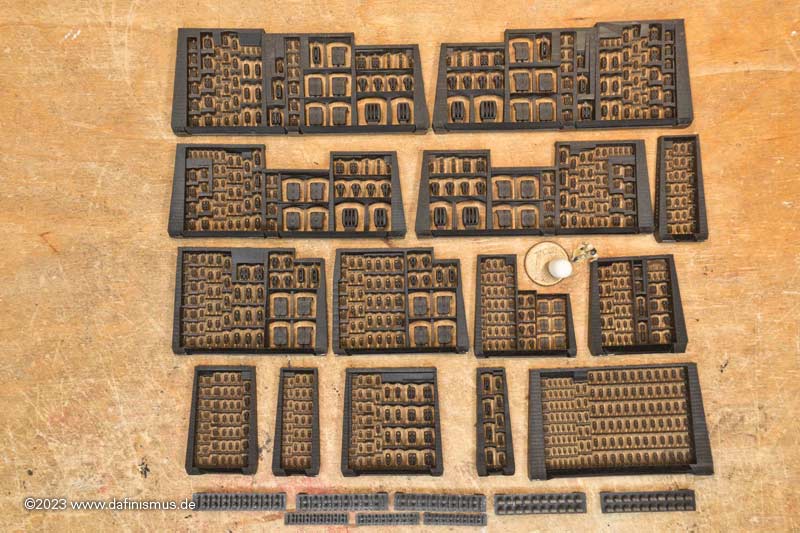

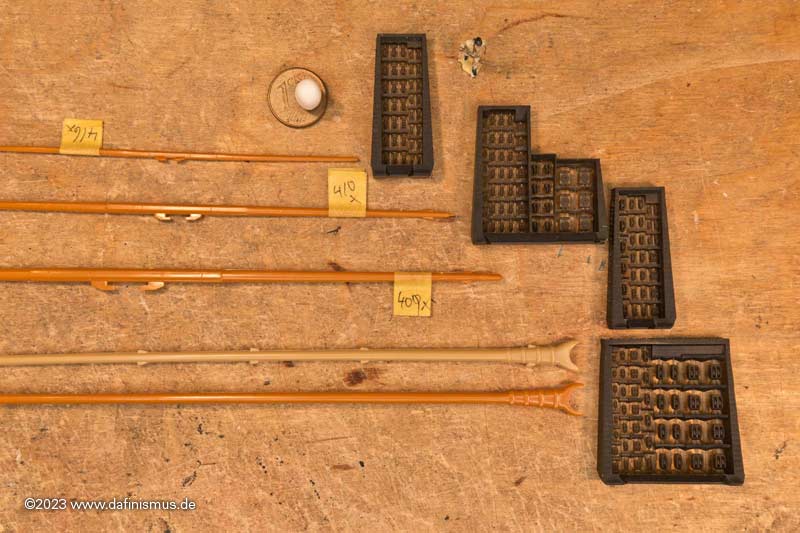

Blöcke stehendes und laufendes Gut: Über 860 Teile in 3 Sets

Kompletter Satz Der Blöcke für HMS Victory im Zustand um 1805. Die Sets bestehen ausJuffern/Jungfern, stehendes und laufendes Gut.
Die Größe der Blöcke reicht von 2 mm bis 6,6 mm.

Anzahl und Größe der Blöcke orientiert sich an Anatomy of the Ship von McKay. Größen wurden für den Modellbau leicht angepasst, in baubare Dimensionen gebracht und auf die jeweilige Größe optimiert. Zuzüglich einiger Ersatzblöcken.

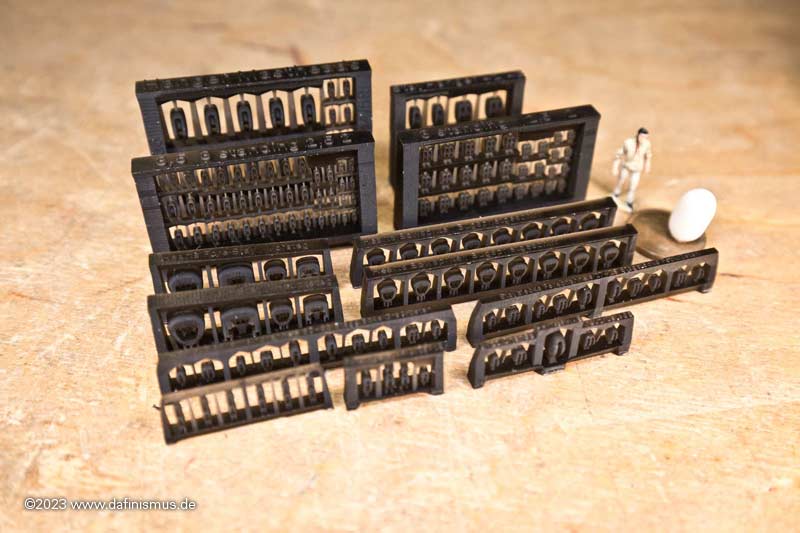

Die Teile kommen in einfarbigem Kunststoff und müssen bemalt werden. Hier ein Familienbild Juffern und stehendes Gut.

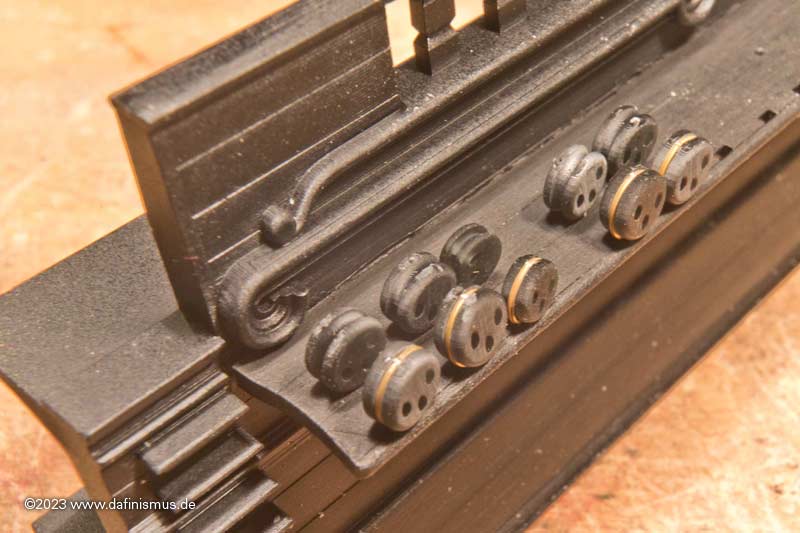

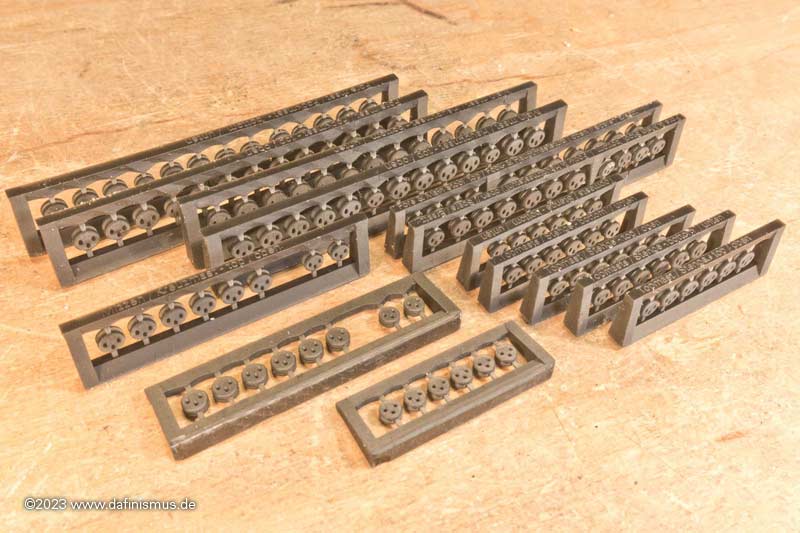

Resin 10: Juffern/Jungfern 216 Teile

Kompletter Satz Juffern 216 Teile. Die Juffern sind optimal an die Ätzteile auf Platine 3 angepasst.
Auch die Juffern für die Pardunenstühle und Marsen sind enthalten. Jeweils im beschrifteten Set pro Rüstbrett zur leichteren Zuordnung. Die Juffern kommen in einfarbigem Kunststoff und müssen bemalt werden.

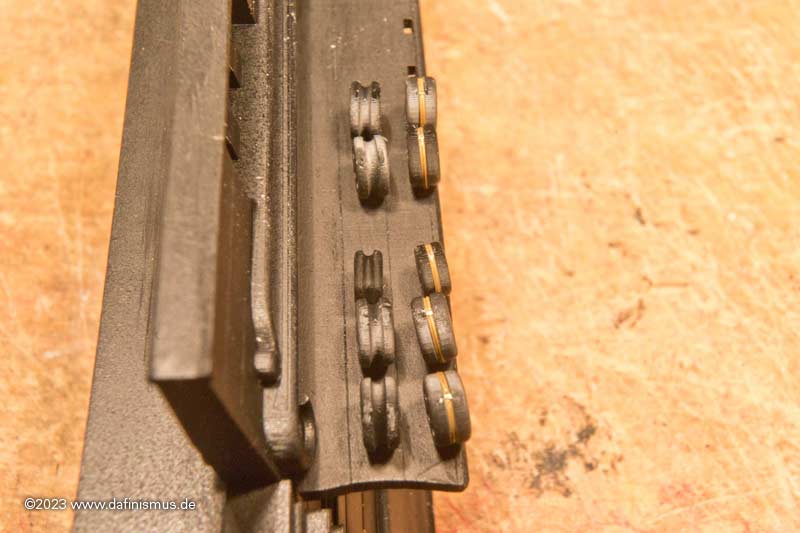

Untere und obere Juffern sind angepasst an Einsatzort: Die untere hat einen Schlitz für das Messingteil, die obere hat eine Keep für das Wanttau.


Bauinformationen Download PDF 8,5 MB; Zur Bestellübersicht ... klick ...

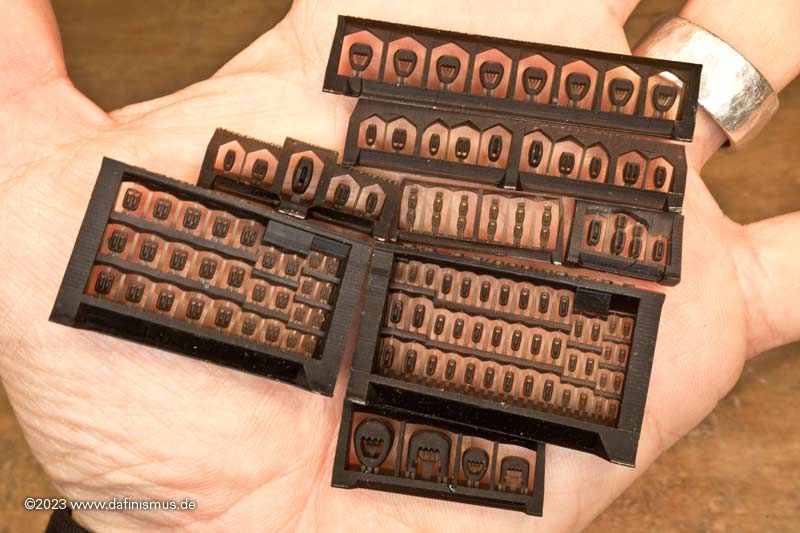

Resin 11: Blöcke stehendes Gut, über 120 Teile

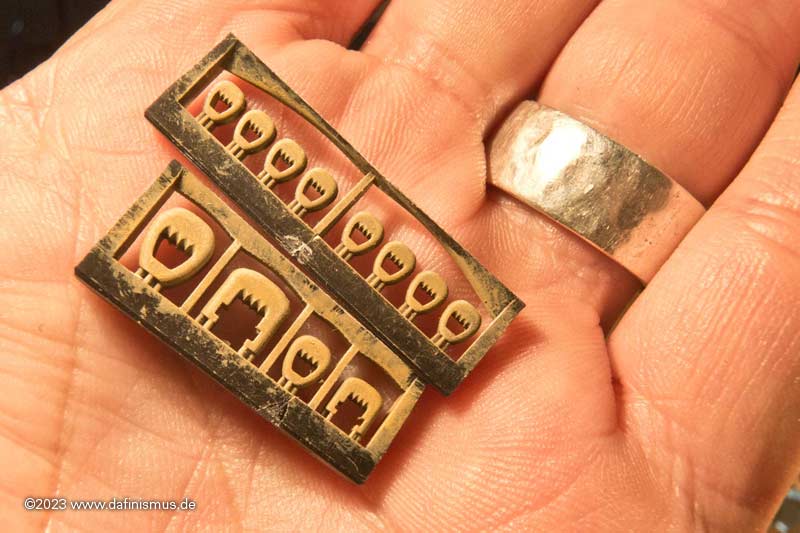

Alle Teile das stehende Gut, darunter die Herzen für die großen Stage und das Buggeschirr, für die Schlinger- und fliegenden Pardunen sowie normale Blöcke. Wo sinnvoll sind die Blöcke in beschrifteten Gruppen zusammengefasst. Von kritischen Größen sind Ersatzblöcke eingeschlossen.

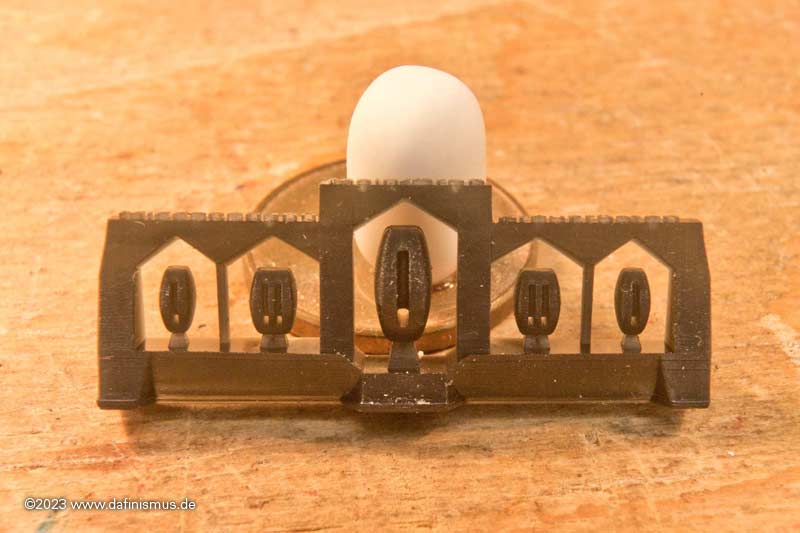

Auswahl der verschiedenen Spezialblöcke im Vergleich.

Dodshooft für den Groß und Vorstag und kleinere für das Buggeschirr

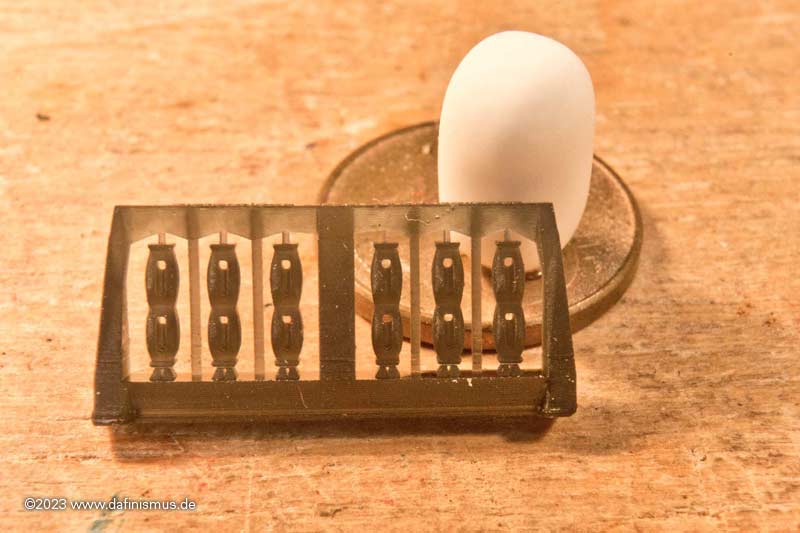

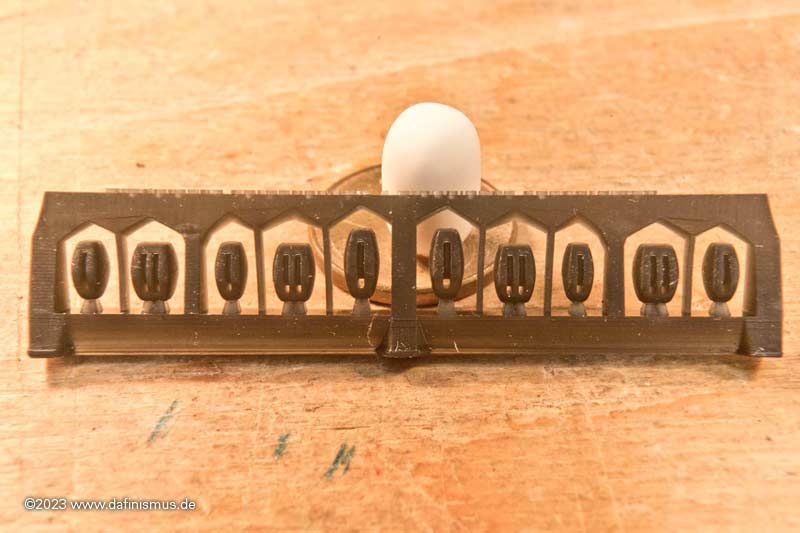

Stagblöcke

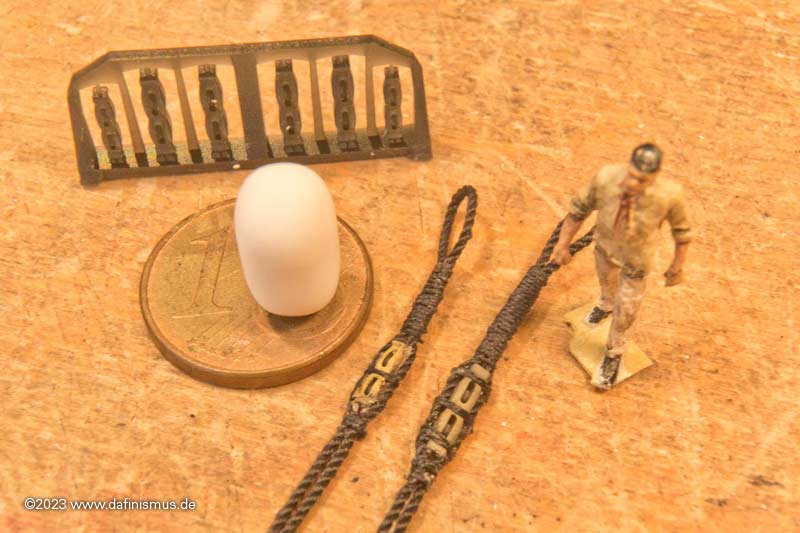

Stengewantblöcke

Stagblöcke der verschiedenen Backstage und Pardunen

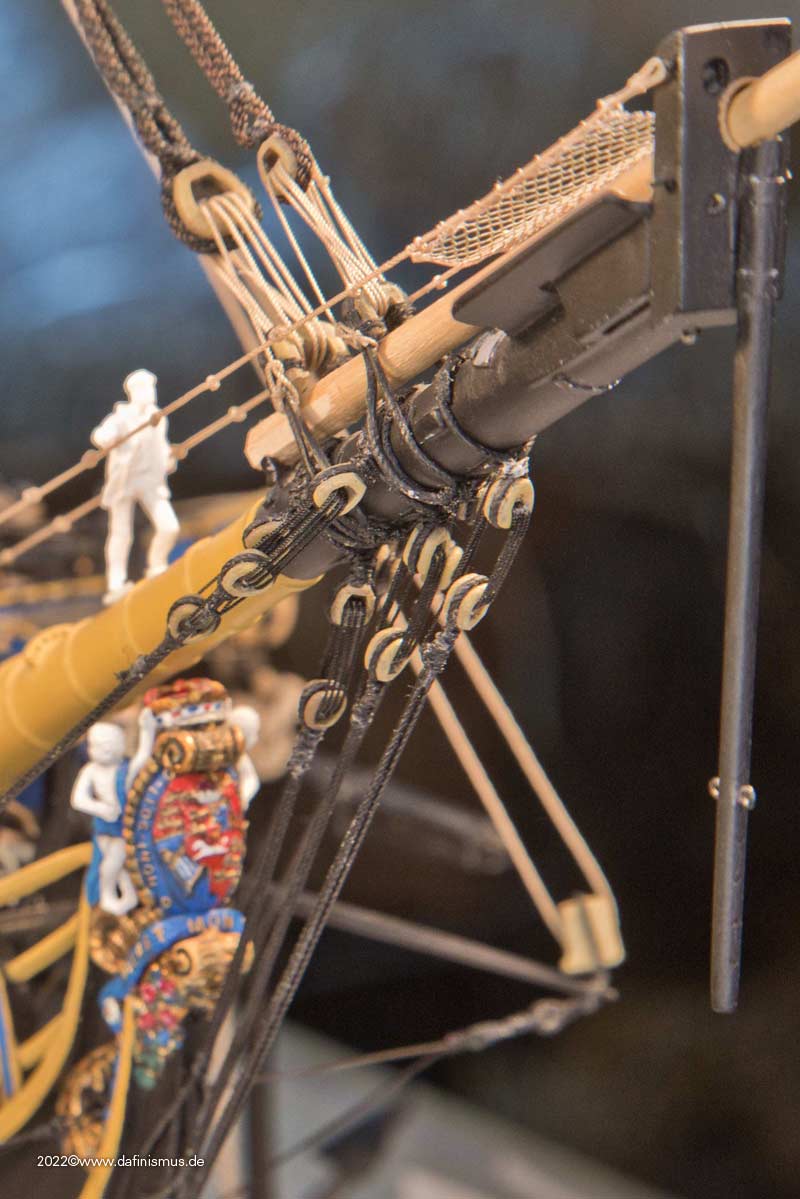

Probemontage: Das Buggeschirr mit seinen 22 Dodshoofts am überarbeiteten Hellerbausatz

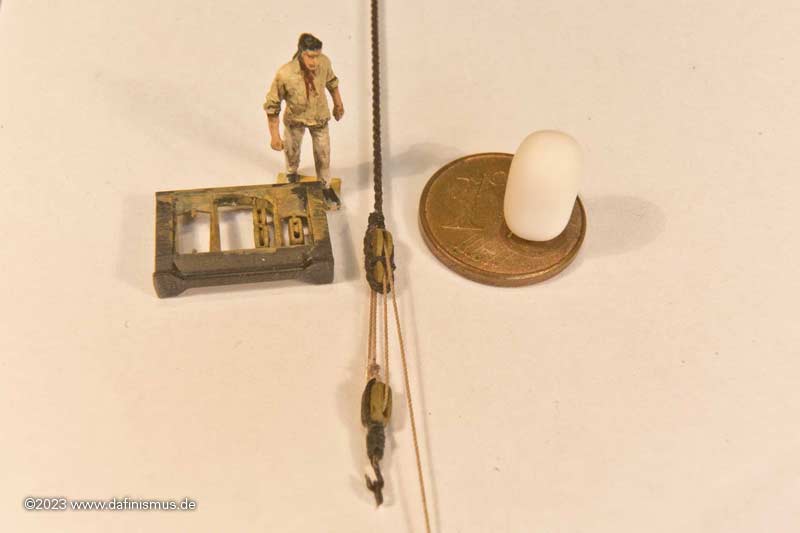

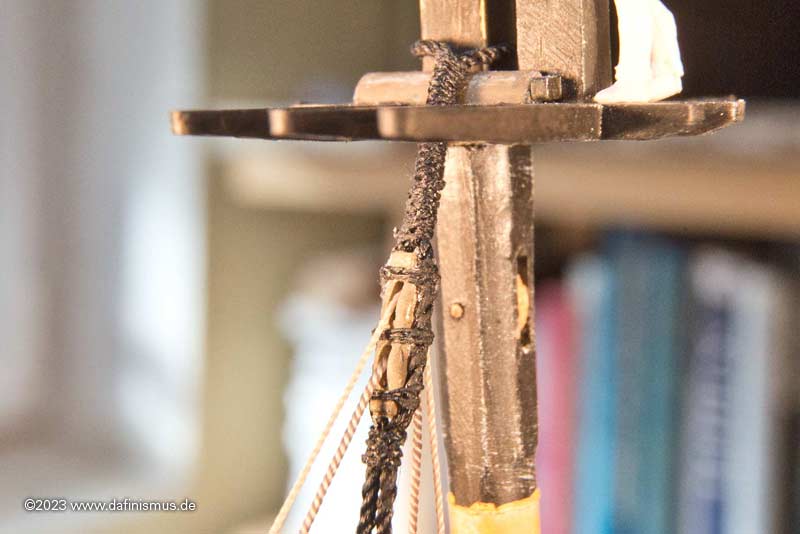

Probemontage Stengewantblock mit Lift und Fall

Probemontage Stengewantstage eingebunden in das Wanttau

Bauinformationen Download PDF 8,5 MB; Zur Bestellübersicht ... klick ...

Resin 12 Blöcke laufendes Gut

540 Teile plus Ersatz, von Rah-Hanger Tripel- und Doppelblock 6,5 mm hinab bis normale Blockform einfach und doppelt in 2 mm. Die Blöcke kommen in einfarbigem Kunststoff und müssen bemalt werden. Wo sinnvoll sind die Blöcke in beschrifteten Gruppen zusammengefasst. Es sind auch immer einige Ersatzblöcke vorhanden. Alle 2 mm Blöcke haben auch einen 2,5 mm Ersatzblock beiliegen, falls die kleinen doch zu klein fürs Handling sein sollten.

Die Blöcke benötigen zum Teil sehr dünne Garne, bis auf 0,2 mm Durchmesser. Eine Tabelle der Verwendungszwecke der Blöcke und der zu verwendenden Taustärken für den jeweiligen Einsatzort wird mitgeliefert.

Blocksammlung Hauptmast pro Rah

Blocksammlung Fockmast pro Rah

Blocksammlung Kreuzmast pro Rah

Außerdem gibt es Sets für Vorsegel, Leesegel, Ladetakel und Davits sowie die erforderlichen Racks.

Anwendungsbeispiele:

Fallblöcke in Schwarz- und Holzfärbung

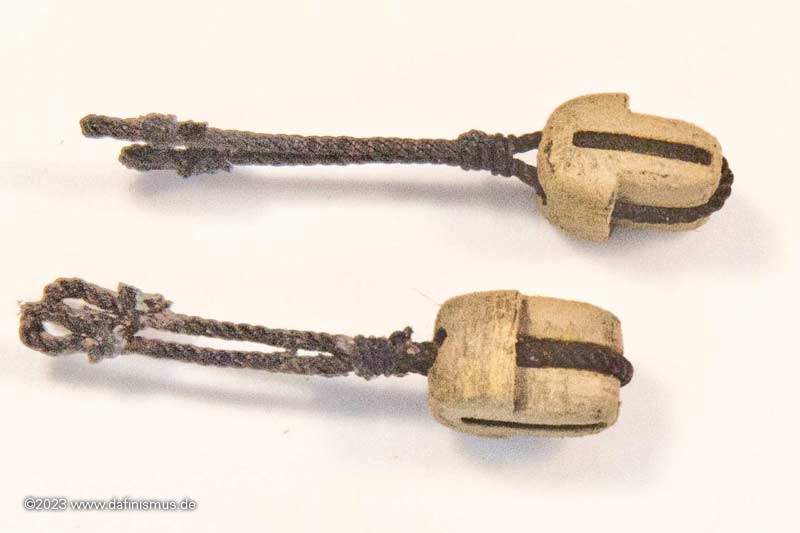

Probemontage: Geitaublöcke 2 mm bemalt und gestroppt

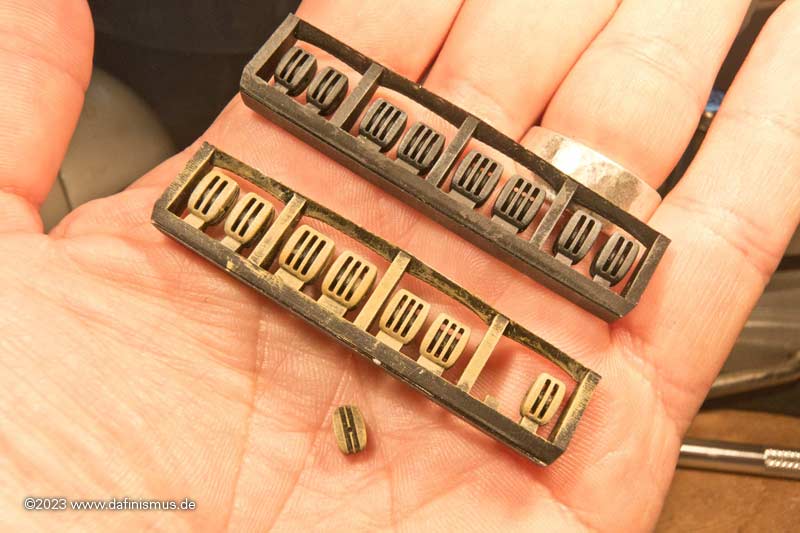

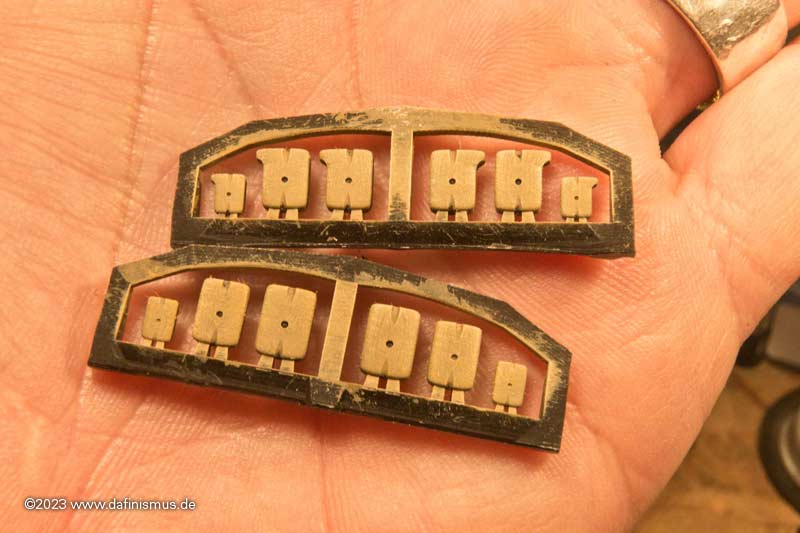

Probemontage: Schulter und Quarterblöcke

Probemontage: Großrah des Bausatzes 1:100 mit den inneren Blöcken

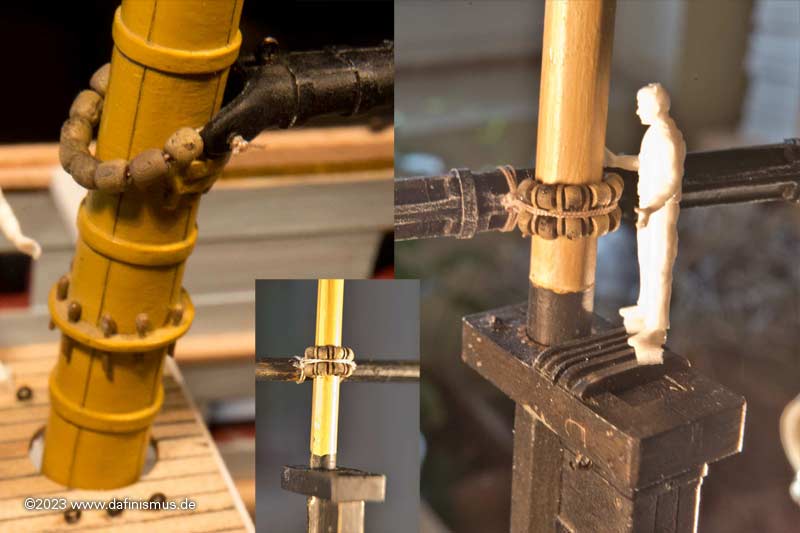

3 Größen von Racks

Probemontage: Violinblöcke

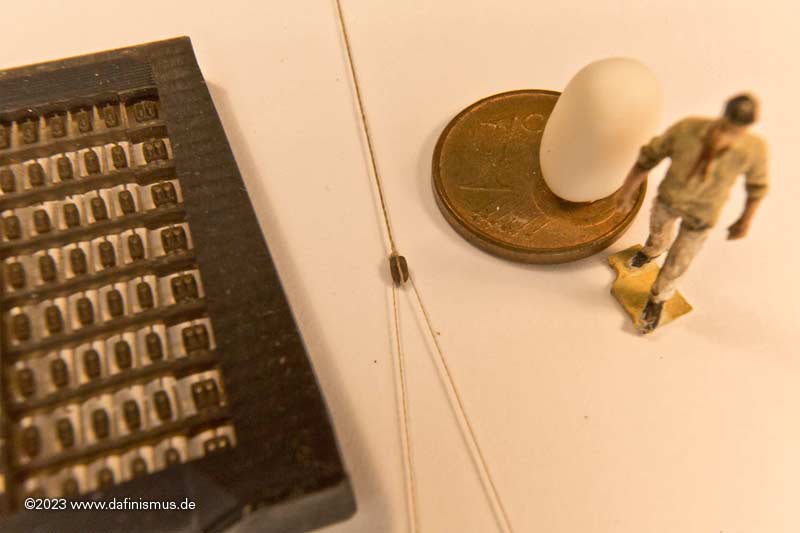

Probemontage der 2 mm Blöcke, der kleinsten im Set.

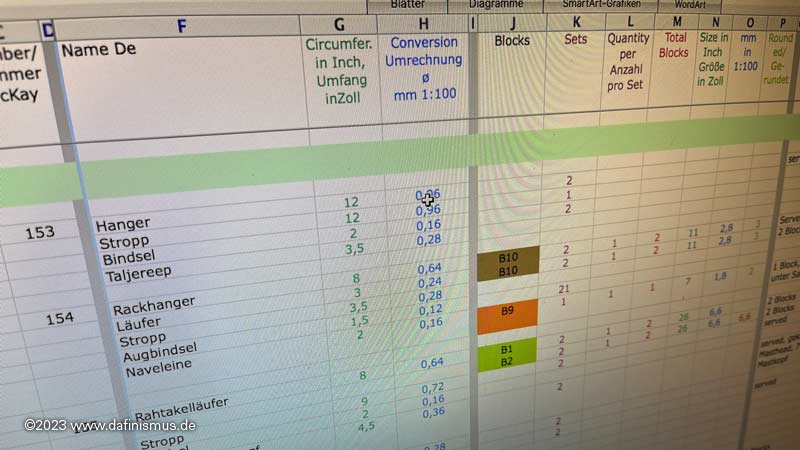

Detaillierte Angaben für die zu verwendenden Blockgrößen und Taustärken

Bauinformationen Download PDF 8,5 MB; Zur Bestellübersicht ... klick ...

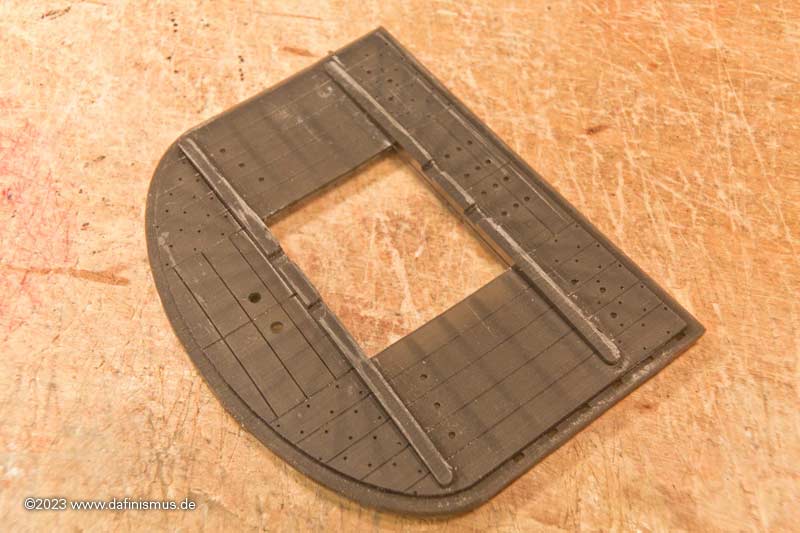

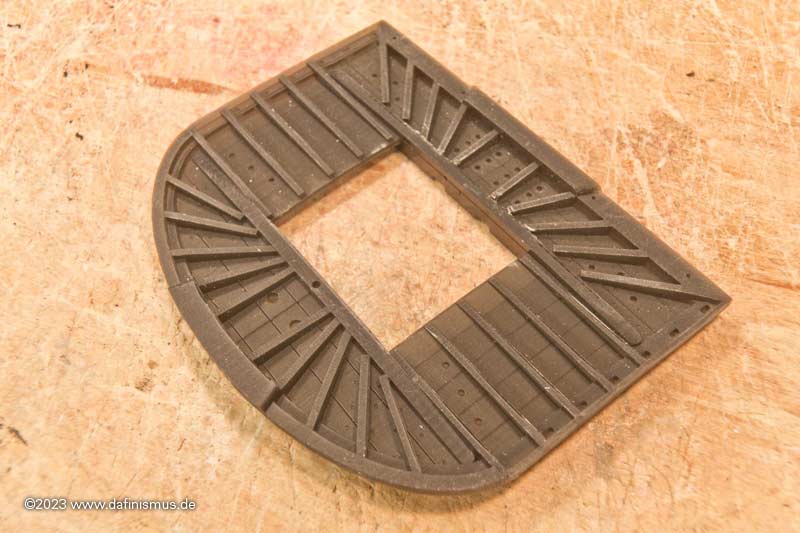

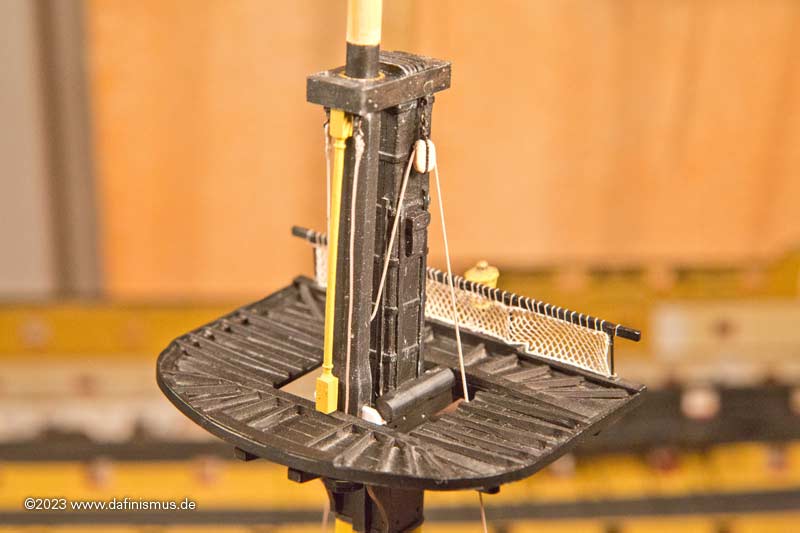

Resin 15: Mastköpfe und Marsen, 18 Teile

Zweigeteilte Marsen laut Admirality Order von 1802 und Mastköpfe in korrekter konischer Form, wahlweise Schultern oder Klammern für die Rah-Hanger. Die Stützen für das Geländer kommen von Platine 4 oder müssen selber gebaut werden. Netz des Geländers wird mitgeliefert.

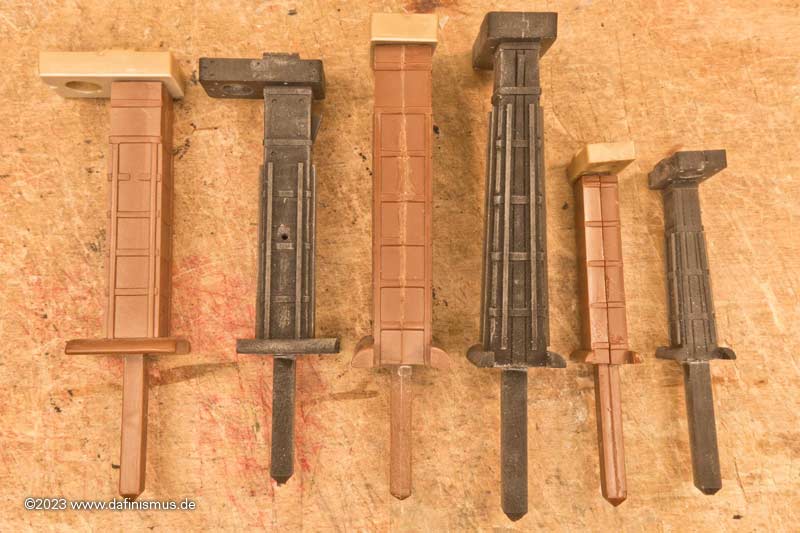

Vergleich von Bausatz und Ersatzmastköpfen.

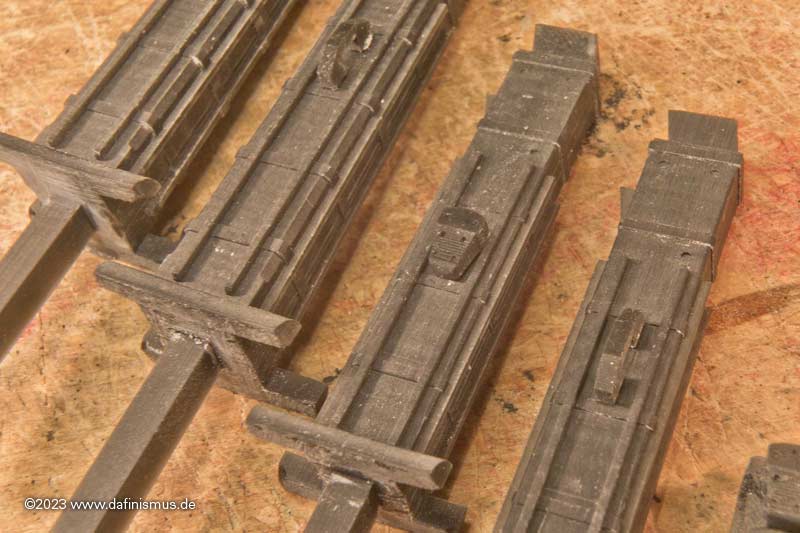

Wahlweise mit Schulter oder Klammer für die Rah-Hanger.

Das Zusammenspiel mit den Bausatzteilen, braun ist Bausatz, schwarz sind Druckteile.

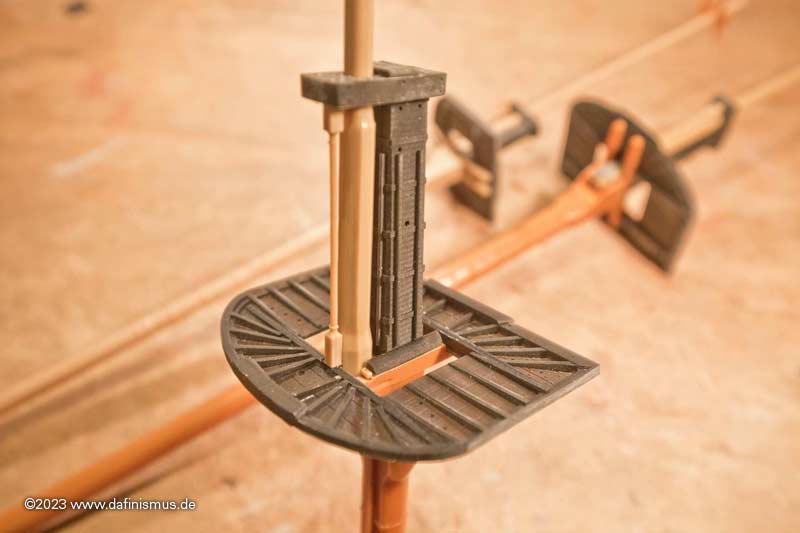

Probemontage mit hinterer Reling. Netz für die 3 Marsrelings ist in der Lieferung eingeschlossen, die Stützen und die Halterung der Laterne kommen von der Ätzteilplatine Nr. 4.

Bauinformationen Download PDF 8,5 MB; Zur Bestellübersicht ... klick ...
